Przekładnie Zębate152

3. Zalecane warunki obróbki cieplnej:

hartowanie: 860°C - olej lub ciepła woda;

odpuszczanie: 540°C - woda lub olej. 4. Pasmo hartowności

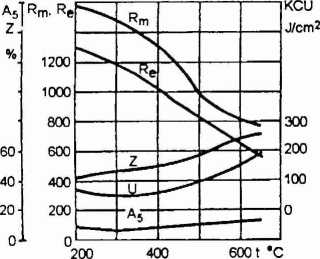

5. Zależność własności mechanicz. od temp. odpuszczania [22]

Odległość od czoła próbki

PN-72/H-84030

Stal do ulepszania cieplnego 40H

1. Skład chemiczny, % i punkty przełomowe, °C

c	Mn	Si	Cr	Ni	Mo	Ac,	Ac3	Ms
0,36- -0,44	0,50- -0,80	0,17- -0,37	0,80- -1,10	max. 0,30	“	740	780	350

2. Własności mechaniczne

Własność	Jedn.	Próbki kwalif.	Grubość wyboru D, mm
			D< 16	16 < D < 40	40 <D< 100	100 < D<160
K	MPa	1000	1000-1200	900-1050	800-900	-
K	MPa	800	800	650	550	-
A5	%	10	10	11	12	-
Z	%	45	45	45	45	-
KCU2	J/cm^2	80	60	60	50	-

3. Zalecane warunki obróbki cieplnej:

hartowanie: 850°C - olej, odpuszczanie: 500°C - woda lub olej; hartowanie powierzchniowe: 870-920°C - woda lub olej; odpuszczanie: 160°C    2 h.

152
