4. Obliczenia i dobór długości śruby oczkowej „ I ” dla danego skoku naciągu linowego II, oraz w ymaganej minimalnej długości wkręcenia m_m;_n

a.    Obliczanie nagwintowanej części śruby oczkowej „ b₀bi”wg wzoru:

, H

^obl 2    ^ fiiin

b.    Dobór znormalizowanej długości nagwintowanej części śruby „ b ” wg PN 77/M-82425:

b =    , b_obi)

b £ b_obi

c.    Dobór zakresu długości śruby „.......< I <......” wg PN/M-82425

d.    Dobór znormalizowanej długości śruby oczkowej „ 1” z uwzględnieniem zakresu z punktu „c” wg PN/M-82425.

e.    Obliczanie wymiarów gabarytowych złącza śrubowego h_niax i h_mbl

h_mox 21 2m_rain t h_mm⁼21-2b + L

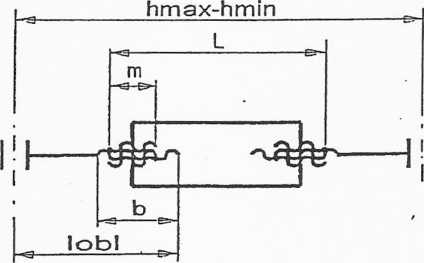

f.    Rysowanie szkicu złącza śrubowego oraz śruby oczkowej z podaniem dobranych i wyliczonych wmiarów wg schematu:
