Uklady cyfrowe kolo"I2003�

GRUPA A

	D Q
	CLK ^Q

Rys. Dwójka licząca

Roz.wici~.anie

Imię i nazwisko, nr indeksu

Zad. 1. Wyznaczyć maksymalną częstotliwość pracy (f_milx) dwójki liczącej zrealizowanej w układzie 7474 znając tpLH“30tis, t_PHL⁼40ns, t_s=20ns, twH”-d)us, twL~37ns, U;⁼ 10ns). Narysuj wykres i oznacz podane czasy. (Maks. 4 pkt.)

WY

/max~ ■

WY

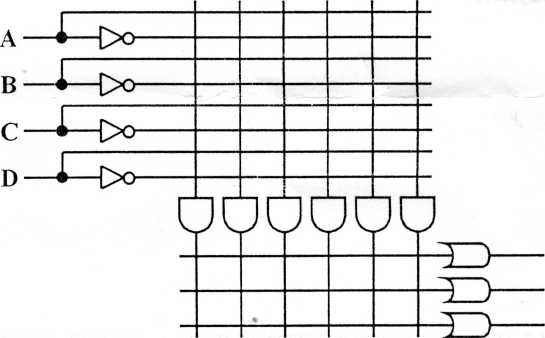

Zad. 2. Mając kombinacyjny układ PLD jak na rysunku zaznacz znakiem x te połączenia, które wygenerują zadane funkcje fl, f2 i f3. Jaki to rodzaj matrycy (podaj skrót/pelną nazwę, które połączenia są programowalne)? (Maks. 2 pkt)

fi

h

b

j =c(a®b) + ad

f₂ = ABCD

f₃=Ąc+AD)

Zad. 3. Uzupełnij tabelę programowalnych układów logicznych (PLD) ze względu na (nie)programowalność matrycy and-or. (Maks. 1 pkt.) _____

Matryca	Typ struktury
	PAL	PLA	PLE
AND
OR
