zadania z zajęć 11 (1)

W obwodzie prądu stałego przedstawionym na rysunku obliczyć wszystkie prądy oraz moc wydzieloną na oporniku Rz E1=100V E2=120v Rl=10 (omów)R2=40 (omów)

2.Dla obwodu obliczyć prąd i(t) moc pozorną ,czynną i bierną.Dane u(t)=100sin(lOOt)V R=20 1=0,214

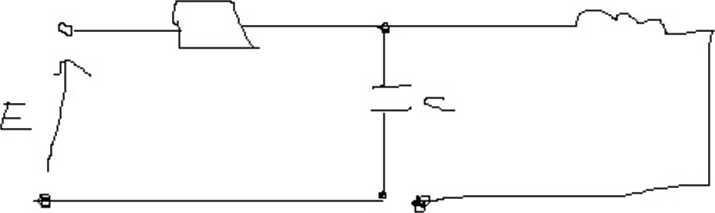

Parametry elementów obwodu wynoszą R=100 omów L=0,2H C=500uF.Wartość skuteczna napięcia zmiennego na kondensatorze Vc=20V,pulsacja (omega) 200 rd/s.Oblicz wszystkie prądy w obwodzie oraz narysuj wykres wektorowy prądów i napięć

L_

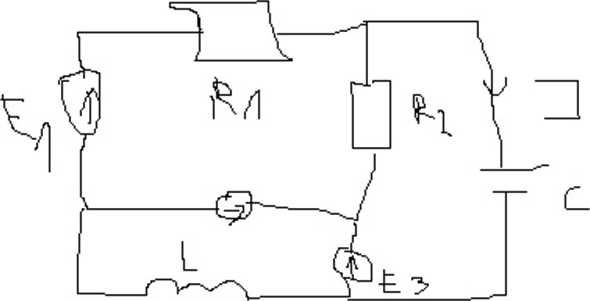

4.Stosując jedno z twierdzeń o zastępczym generatorze obliczyć prąd I w obwodzie R1=R2=20 omów E1=40V E2=40e^Aj(pi)2v E3=20 e^Aj(pi)V xl=10 omów xc= 5omów
