21
CZĘSTOTLIWOŚCI POŚREDNIE AM - 465 kHi FM - 10.7 MHi
ZAKRESY CZĘSTOTLIWOŚCI O - 148,5 -283,5fcHj S - 628,5-1808,5kHz K1 — 5,95 - 8,90 MHz K2 — 11.65-21,85 MHz U — 85,6 - 74 MHz
CZĘSTOTLIWOŚCI STROJENIA HETER00YNY O — 290 kHz
Ś _ 520-1820kHz
« KI — 5,8 - 10,3MHz
K2 — 11,4-22,5MHz
U — 69 MH z
* cz«»l«lliwoic> wymkojo z zestrojenie KZ
CZĘSTOTLIWOŚCI STROJENIA OBWODÓW WEJŚCIOWYCH W.CZ.
9 — 160kHz
Ś — 580 ; 1500 kHz
K1 — 6,076; 9,638 MHz
K2 — 11,6 ; 21,6MHz
0—69 MHz
OZNACZENIA WARTOŚCI ELEMENTÓW KONDENSATORY REZYSTORY
4p7 — 4,7pF 39p — 39pF
10n - 10nF—0,01pF 47u - 47>iF
10 -18* 1k0-1k*
1k 6 -1,5 k* 27k -27k*
kondensator styrof leksowy kondensator poliestrowy kondensotor elektrolityczny
rezystor RWW-0207-0-0;32W rezystor RWMC-0414
Uwaga:
1. Kropki przy cewkach oznaczają początki uzwojeń a. Wszystkie pomiary napięć wykonano:
a) przyrządem o rezystancji wewnętrznej IM kom/V w stosunku do masy przy zasilaniu napięciem
220/50 kHz. bez obecności sygnału stacji nadawczej.
b) bez wysterowania wzmacniacza mocy.
3. Elementy oznaczone A muszą być zgodne ze specyfikacją instrukcji serwisowej
4. Napięcia podane w nawiasach wykonana dla włączonego zakreau AU.
». Napięcia podane bez nawiasów wykonano dla włączonego zakresu FM.
ZMIANY ZASTRZEŻONE

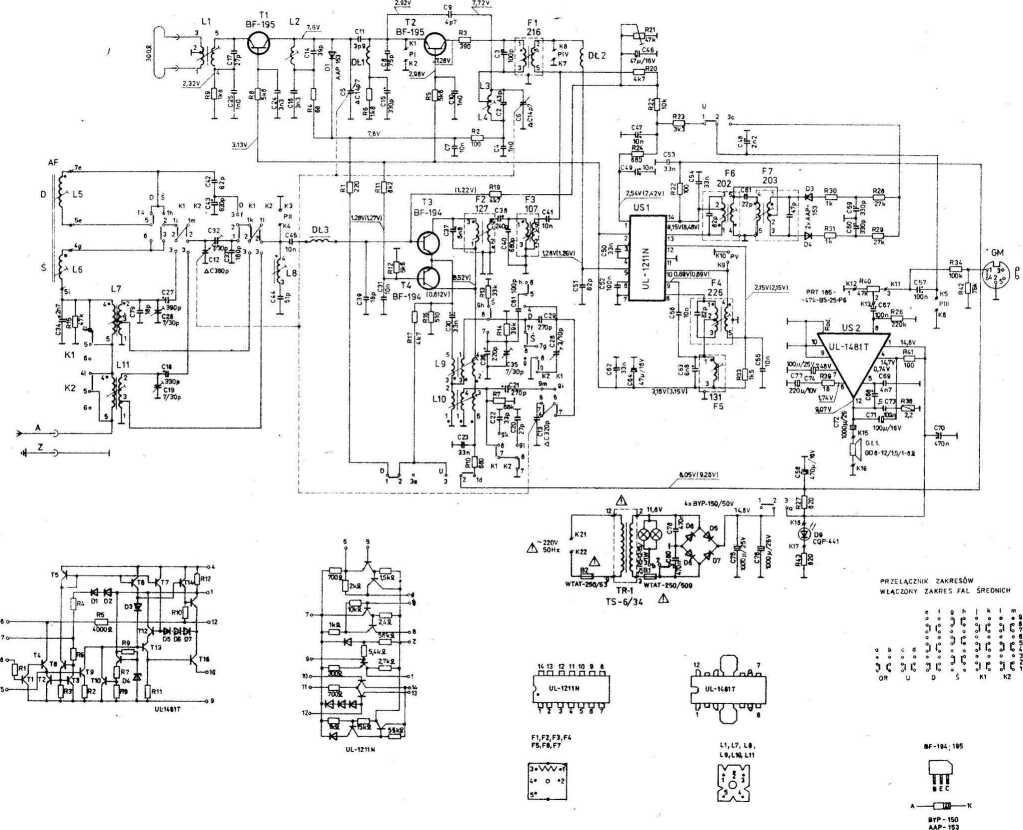

Schemat ideawy adłriornika railewego SUDETY R-MI
