x - czas wypływu [s],

k - stała lepkościomierza w sekundach [k = 52]

Lepkościomierz (wiskozymetr) Englera (rys. 1) składa się z następujących części: właściwego naczynia pomiarowego 1, odbieralnika 2 i termometrów.

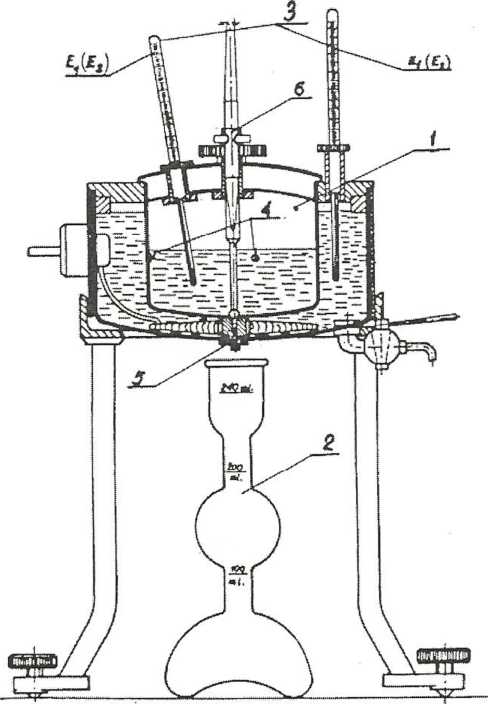

Rys. 1. Lepkościomierz Englera: i - właściwe naczynie pomiarowe, 2 - zlewka miernicza, 3 - termometr do pomiaru temperatury badanej cieczy, 4 - badana ciecz, 5 -kapilara pomiarowa, 6 - zawór kulkowy (zatyczka)

Naczynie pomiarowe lepkościomierza Englera, wewnątrz polerowane i złocone, umieszczone jest w kąpieli wodnej mającej na celu stabilizację temperatury badanej cieczy w trakcie trwania pomiarów. Łaźnia wodna jest ogrzewana grzejnikiem elektrycznym. Wewnątrz naczynia pomiarowego, na bocznej jego ścianie umieszczone są trzy ostrza, według których ustala się poziom 240cm³ badanej cieczy. Kapilara 5 o znormalizowanych wymiarach znajduje się w środku dna naczynia pomiarowego. Do zamykania otworu kapilary służy odpowiednia zatyczka 6, osadzona przesuwnie w pokrywie naczynia pomiarowego. Termometry umieszcza się w odpowiednich tubusach. Służą one do pomiarów temperatury kąpieli wodnej i badanej cieczy w naczyniu pomiarowym.

Do odbioru wypływającej z lepkościomierza cieczy służy specjalne szklane naczynie pomiarowe wycechowane na objętości 50, 100, 200cm³ w temperaturze 293K (20°C).
