Mechanika lec Å‚mii/iu Cmkmk lalwratoojnc

Spis treści

Strona

1.    Cele ćwiczenia ...»..................„„m;......................................>•••...... 2

2.    Schemat ukÅ‚adu pomiarowego...............—.......».......—...................................... 2

3.    Wykonanie ćwiczenia................................................................................. 3

4.    Wyniki pomiarów................................................................................................... 3

4.1. Tabele pomiarowe.......................................................,.............. 3

42. Wykrcs>............................................................................ 4

5.    Sprawozdanie............„i.............................................................................. 4

I. Cele ćwiczenia

W trakcie realizacji ćwiczenia laboratoryjnego wykonujący powinni zapoznać się i następującymi zagadnieniami:

a.    sposobem pracy belki zginanej.

b.    metodykÄ… pomiarów naprężeÅ„ przy utyciu lensometrów elektrycznych.

c.    dokonać iloÅ›ciowej i jakoÅ›ciowej oceny pracy badanej belki.

d.    porównać wyniki badać eksperymentalnych z obliczonymi na drodze analitycznej,

e.    oszacować przyczyny i rodzaje popeÅ‚nianych bÅ‚Ä™dów.

f.    wyciÄ…gnąć wnioski typu konstrukcyjnego.

2. Schemat układu pomiarowego

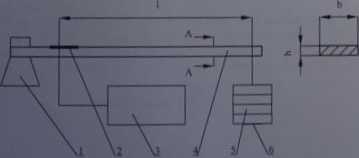

Ogólny widok stanowiska do wyznaczania wartoÅ›ci odksztaÅ‚cenia oraz naprężenia w wybranym przekroju izotropowej belki zginanej przedstawiono na rysunku I. SkÅ‚ada siÄ™ ono z podstawy (I). do której przymocowana jest badana belka (4). Obciążenie belki realizowane jest przez zespół ciężarków (5) zawieszonych na szalce (6).

UkÅ‚ad pomiarowy typu elektrycznego przeznaczony jest do pomiarów tcnsometrycznych. SkÅ‚ada siÄ™ on z foliowego (papierowego) tensometni clektrooporowcgo typu liniowego (2) naklejonego na górnej (dolnej) powierzchni belki. Pomiar odksztaÅ‚ceÅ„ dokonywany jest za poÅ›rednictwem elektronicznego wzmacniacza tcnsoinctrycznego (mostka tensomctryczncgo) ESAM Strain Master (3), którego szczegółowy opis konstrukcji oraz zasadÄ™ dziaÅ‚ania zawiera osobna instrukcja. PodÅ‚Ä…czenie mostka tensomctryczncgo do sieci 230V jest jednoznaczne z przygotowaniem aparatury do pracy.

Ryki. Safflffl układu pomiarowego: I - podstawa, 2 - lemoracu. 3 - mówek teamnetryemy. 11 badam belka. 5-obdąłente. 6 - Matka
