MECHANIKA TECHNICZNA s.II Grupy Tl - T4

EGZAMIN PISEMNY 4.09.2006

Czas rozwiązywania 60 min.

L

1 .Filar żelbetowy o wysokości L = 6 m i przekroju kwadratowym jest obciążony siłą P=500 kN. Pole przekroju prętów stalowych

stanowi 6 % pola całego przekroju filaru.

Oblicz naprężenia w stali i w betonie oraz odkształcenie filaru. Dane: a = 0.5 m ;    =2'    2-* lo**

T

(X

O o o c; c©

& ^0,0

a

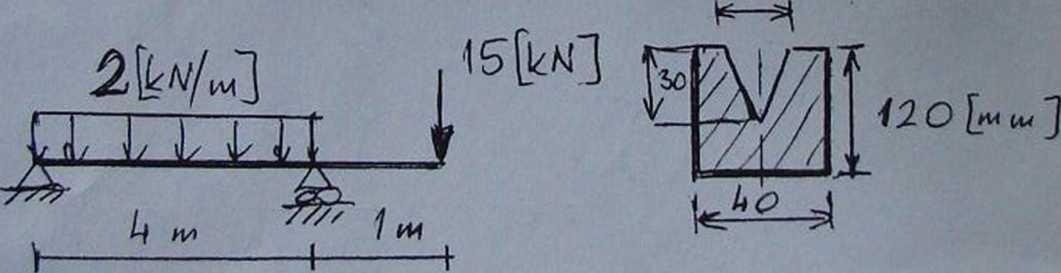

2.Sporządź wykres siły tnącej i momentu gnącego dla belki jak na rys.. Wyznacz maksymalne naprężenia rozciągające .

3.Określ maksymalną wartość siły P - wg. hipotezy Coulomba - Tresky jaką można obciążyć pręt aby naprężenia zredukowane nie przekroczyły wart. 120(Mffe]

d — ‘i oo y » h ^ ~j

Us^tolUNn,]

p
