Dla klucza K otwartego mamy: U'₀ = K_uUj

246

Dla klucza K zwartego: U" = K_uUj

^{+ R}o

Po przekształceniu:

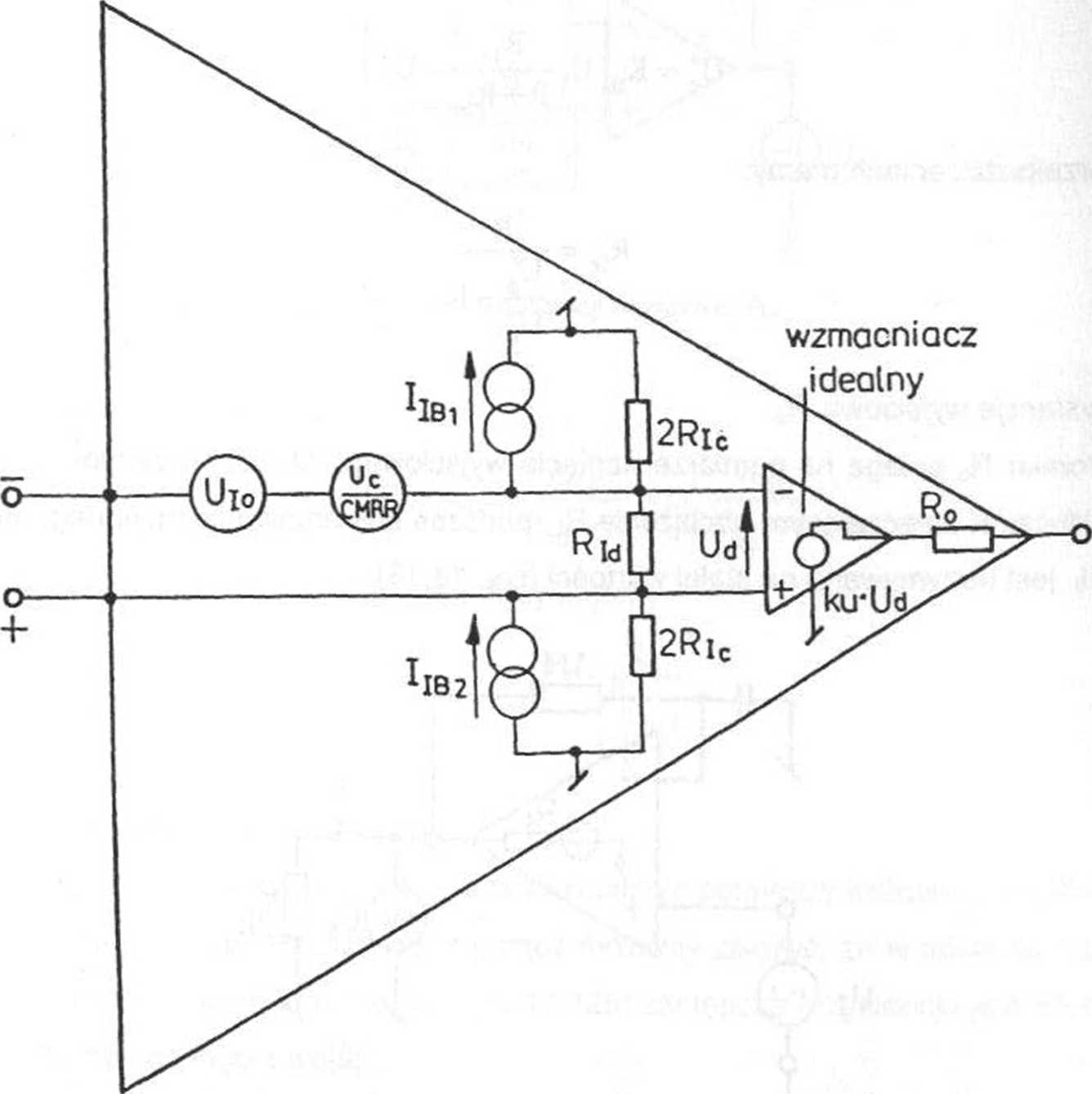

Na zakończenie przedstawmy pełniejszy schemat zastępczy rzeczywistego wzmacniacza operacyjnego obejmujący większość z opisanych parametrów wzmacniacza (rys. 13.14).

Rys. 13.14. Schemat zastępczy rzeczywistego wzmacniacza operacyjnego uwzględniający omówione parametry

13.3. Tematy sprawdzające

1.    Podać definicję i sposób pomiaru U|₀.

2.    W układzie z rys. 13.3d warunek wzmocnienia równego 100 można spełnić biorąc rezystory 100 Q i 10 kCl, ale można także spełnić ten warunek, biorąc np. rezystory 100 k^ i 10 M£1 Czy jest to obojętne dla dokładności pomiaru Uio?

3.    Podać definicję i sposób pomiaru SVIRR.

4.    Podać definicję i omówić sposoby pomiaru Iib i ho-

5.    Co pokaże woltomierz w układzie z rys. 13.6 w czwartym z możliwych stanów kluczy K1 i K2 (tzn. dla obydwu kluczy zwartych)?

6.    W układzie z rys. 13.5 dobrać wartość rezystora R3 dla przypadku wzmacniacza o prądach polaryzacji wejść wynoszących l_!Bi = 90 nA; l_!B2 = 110 nA, jeśli R1 = 100 kQ; R2 = 1 Mn.

7.    Podać definicję wzmocnienia dla sygnału współbieżnego K_uc i współczynnika CMRR. Omówić pomiar CMRR.

8.    O ile zmieni się napięcie wyjściowe U₀ w układzie z rys. 13.8 w wyniku zmiany napięcia U_c o 1 V, jeśli CMRR wynosi 80 dB?

9.    Skąd wynika ograniczenie szybkości zmian napięcia wyjściowego przy dużych sygnałach?

10.    Jak na obrazie oscyloskopowym charakterystyki statycznej wzmacniacza,

rys. 13.1 Ob, objawi się przesunięcie fazowe sygnału wyjściowego pojawiające się przy zwiększeniu częstotliwości?    *

11.    Uzasadnić wyrażenie określające wartość R_id.

12.    Uzasadnić wyrażenie określające wartość R_ic.

13.    Uzasadnić wyrażenie określające wartość R₀.

13.4. Aparatura pomiarowa

Model ćwiczenia zawiera na swojej płycie czołowej omówione w poprzednim rozdziale układy pomiarowe. Badany wzmacniacz jest wkładany do podstawki dwurzędowej lub okrągłej zamontowanej w obrębie odpowiedniego układu pomiarowego. Do wykonania pomiarów potrzebne są: woltomierz cyfrowy (np. typu V 562), oscyloskop
