PN 90 G 06010 Przekroje s7 (2)

PN-90/G-06010 7

cd« tabl. 8

Wysokość odrzwi trzyczęś ciowych	Stopień podwyż szenia	Szerokość użyteczna A	Szerokość wyrobiska przy spągu 5	Wysokość wyrobiska h	Wysokość obudowy w	Promienie		a	b	Powierzchnia przekro-
						luku ociosowe go *1	luku stropnicowe go r2			ju poprzecznego wyrobiska w świetle F
		cm								2 m
1	2	3	4	5	6	7	8	9	10	n
	I	490		375	400			129		15,7
9	11	505	505	425	450	„ 280	240	179	27	18,2
	III	505		475	500			229		20,8
	1	568		405	430			120		19,5
10	11	585	588	455	480	320	280	170	27	22,4
	111	588		505	530			220		25,4

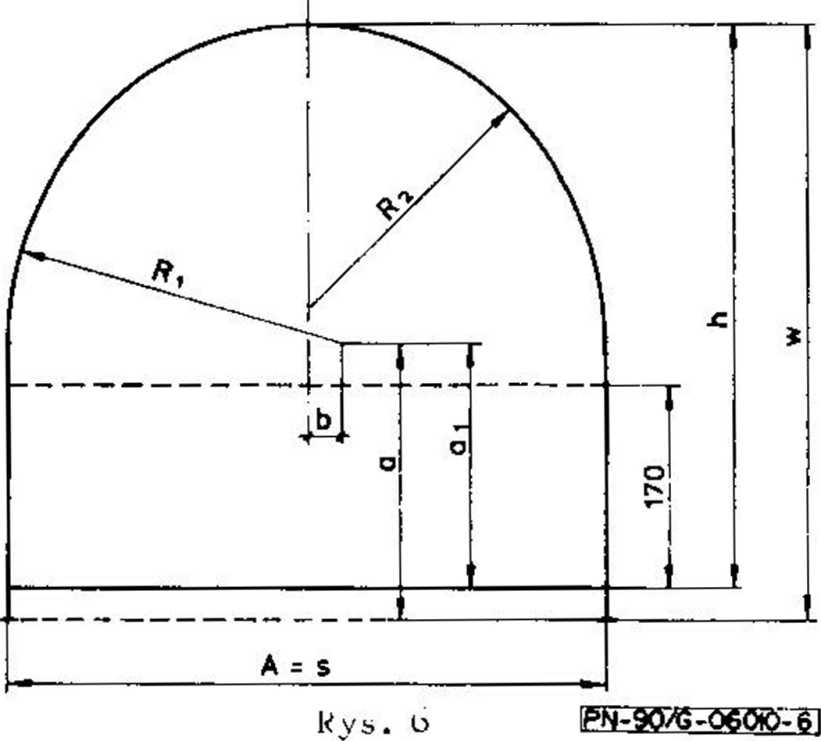

3»8, Przekroje wyrobisk korytarzowych łukowych podwyższonych obudów trzyczęściowych (Łp-I) - wg rys. 6 i tabl. 8.

3.9. Przekroje wyrobisk korytarzowych lukowych podwyższonych obudów czteroczęściowych (Łp-H) - wg rys, 6 i tabl. 9

Tablica 9

Wielkość odrzwi cztero- częścio- wych	Stopień podwyż szenia	Szerokość użytecz na A	Szerokość wyrobiska przy spągu S	Wyso kość wyrobi ska h	Wyso- kość obudo wy W	Promienie			a	b	Powierzchnia przekroju poprzecznego wyrobiska w świetle F
						luku ociosowe go ^Ri	luku stropni cowego Rz	luku spągowego *5
		cm									2 m
i	2	u	4	5	6	i	8	9	10	11	12
	I	464		360	385				131		15,0
8	U	476	480	410	435	302	227	282	lSi	63	17,4
	111	480		460	485	'			231		19,8
	1	498		380	405				134		16,7
9	11	509	510	425	450	325	240	312	184	70	19,2
	111	510		480	505				234		21,8
	I	535		405	430				140		18,9
10	11	543	545	455	480	342	257	352	190	70	21,7
	III	545		505	530				240		24,4
