Przykłady
Zadanie 2: Wykreśl kład odcinka AB, gdy dane są rzuty i cechy punktów A i B (cecha punktu A wynosi 95j, a punktu B 91j).
A'(95)

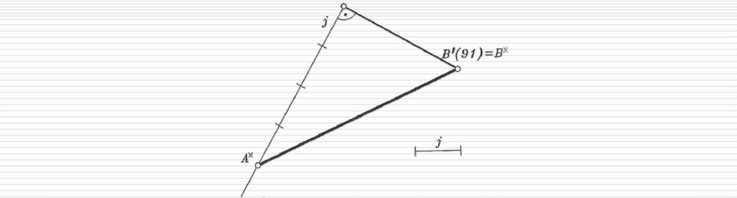

Rozwiązanie: Należy wykonać kład na płaszczyznę warstwową o cesze 91j. Punkt Bx leży na płaszczyźnie warstwowej o cesze 91 dlatego B=B\ Na prostopadłej do odcinka A'B' przechodzącej przez punkt A'(95) należy nanieść odcinek A'AX o długości 95j-91j=4j.Odcinek AXBX jest szukanym kładem odcinka AB.
20
