ZASTOSOWANIE WZMACNIACZY OPERACYJNYCH - FILTRY AKTYWNE

1) POMIAR PASMA PRZENOSZENIA FILTRA DOLNOPRZEPUSTOWEGO

1.1) SCHEMAT UKADU POMIAROWEGO

1.2) TABELA POMIAROWA:

f [Hz]	Uwy [V]
13	8.37
82	8.04
134	7.54
180	7.03
224	6.52
271	5.98
328	5.46
378	4.95
449	4.42
511	4.00
599	3.53

2) POMIAR NAPICIA WYJCIOWEGO FILTRA G�RNOPRZEPUSTOWEGO

2.1) SCHEMAT UKADU POMIAROWEGO:

2.2) TABELA POMIAROWA:

f [kHz]	Uwy [v]
6.01	1.72
6.70	1.90
7.51	2.10
8.58	2.35
9.41	2.54
10.20	2.71
11.22	2.91
12.37	3.12
13.71	3.34
14.94	3.52
19.06	3.69
20.84	3.50
22.84	3.20
24.63	2.97
28.81	2.53
34.92	2.06
38.27	1.96

3) POMIAR PASMA PRZENOSZENIA FILTRA PASMOWEGO .

3.1) SCHEMAT UKADU POMIAROWEGO :

3.2) TABELA POMIAROWA :

f [kHz]	Uwy [V]
0.177	0.64
0.303	1.03
0.404	1.31
0.546	1.63
0.762	1.96
1.050	2.18
1.652	2.21
2.549	1.91
3.014	1.74
3.733	1.51
4.887	1.23
5.954	1.04
8.008	0.79
11.868	0.52

4) CHARAKTERYSTYKI CZSTOTLIWOCIOWE DLA:

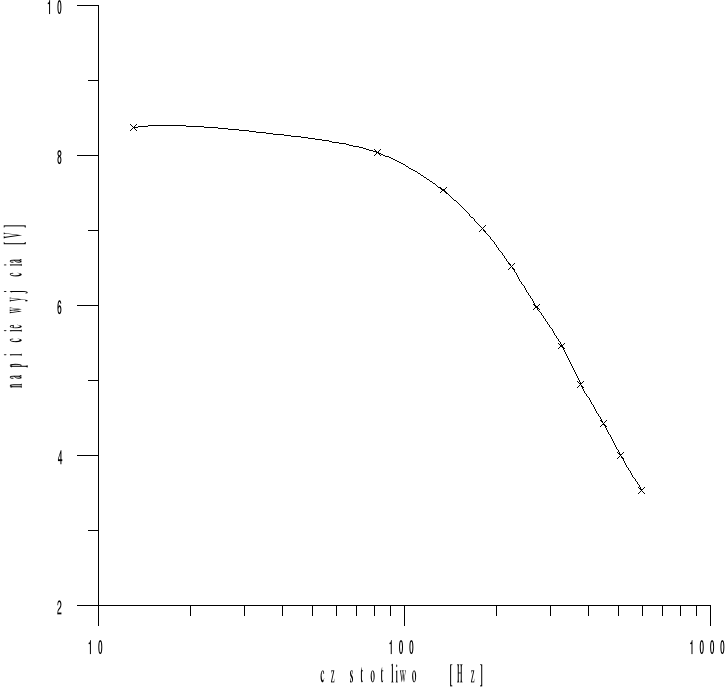

4.1)FILTRA DOLNOPRZEPUSTOWEGO :

0x01 graphic

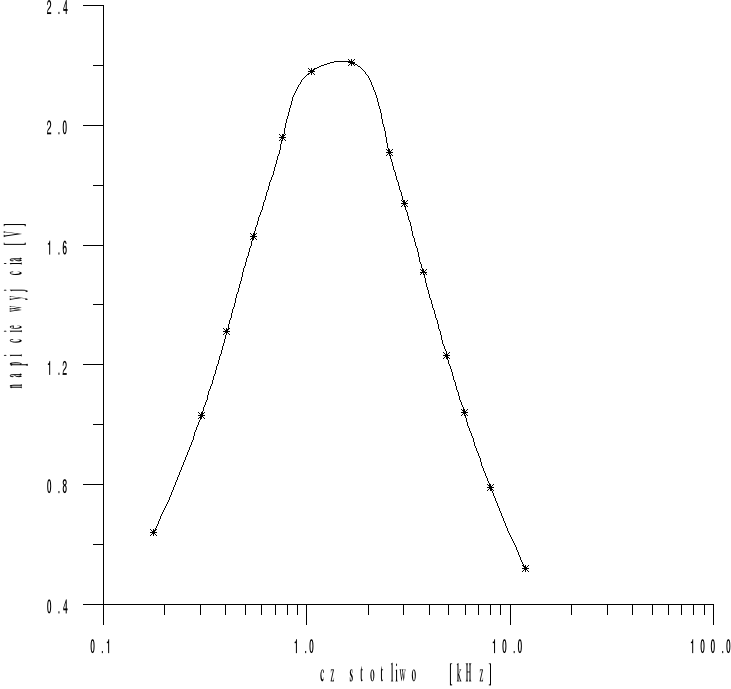

4.2) FILTRA PASMOWEGO

0x01 graphic

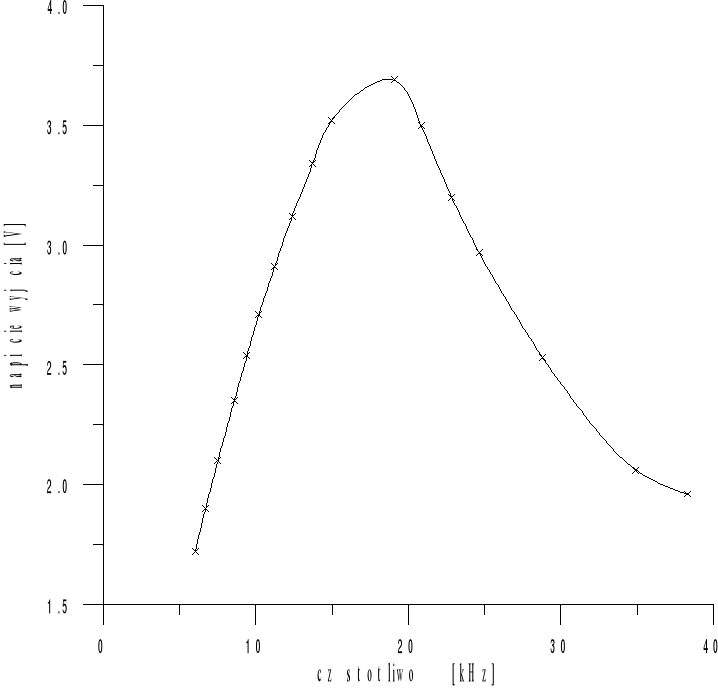

4.3) FILTRA G�RNOPRZEPUSTOWEGO:

5) WNIOSKI :

Zadaniem filtr�w aktywnych jest przepuszczanie sygna�w znajdujcych si w pewnym zakresie czstotliwoci , kt�ry nazywamy pasmem przenoszenia filtr�w , a tumieniem sygna�w poza tym zakresem . Filtry aktywne obok element�w RC zawieraj jeden lub wicej wzmacniaczy operacyjnych . Zalet takich filtr�w jest to , e mog one pracowa w zakresie maych czstotliwoci i nie wi si z tym kopoty wykonywania jakichkolwiek cewek jakie mamy powyej czstotliwoci 20 kHz . Zastosowany wzmacniacz operacyjny 741 wprowadza ograniczenie mocy wyjciowej przy czstotliwoci 20 kHz , tumic przy tym sygna wyjciowy filtru . W zalenoci od rodzaju charakterystyki rozr�niamy filtry dolnoprzepustowe , g�rnoprzepustowe , pasmowo przepustowe i pasmowo zaporowe.

W wiczeniu badalimy trzy wyej wymienione filtry . Obliczone pasma przenoszenia byy niemal identyczne z zaoonymi w obliczeniach projektowych .

Podczas pomiar�w dla filtra dolnoprzepustowego zaobserwowalimy przy wzrocie czstotliwoci przesunicie fazowe midzy sygnaem podawanym na wejcie , a sygnaem na wyjciu co zwizane jest z charakterystyk fazow wzmacniacza operacyjnego .

W ukadzie filtra g�rnoprzepustowego po przekroczeniu czstotliwoci granicznej wzmacniacza sygna wyjciowy zosta stumiony do wartoci 1.86 [V] przy czstotliwoci 38.27 [kHz] . Pomiar napicia wyjciowego , kt�re miao przebieg pioksztatny by niedokadny co zwizane jest z tym , e woltomierz cyfrowy prdu zmiennego jest przystosowany do pomiaru napicia sinusoidalnego i przy innym przebiegu przetwornik popenia pewien bd. Filtry kt�re badalimy zawieray proste kombinacje element�w RC i pojedynczy wzmacniacz operacyjny . S to filtry stosunkowo prostej konstrukcji , lecz nie pozwalaj na uzyskanie dobrych parametr�w . Aby uzyska lepsze parametry naleaoby stosowa filtry z wielokrotnym sprzeniem zwrotnym i kaskadowym czeniem filtr�w
