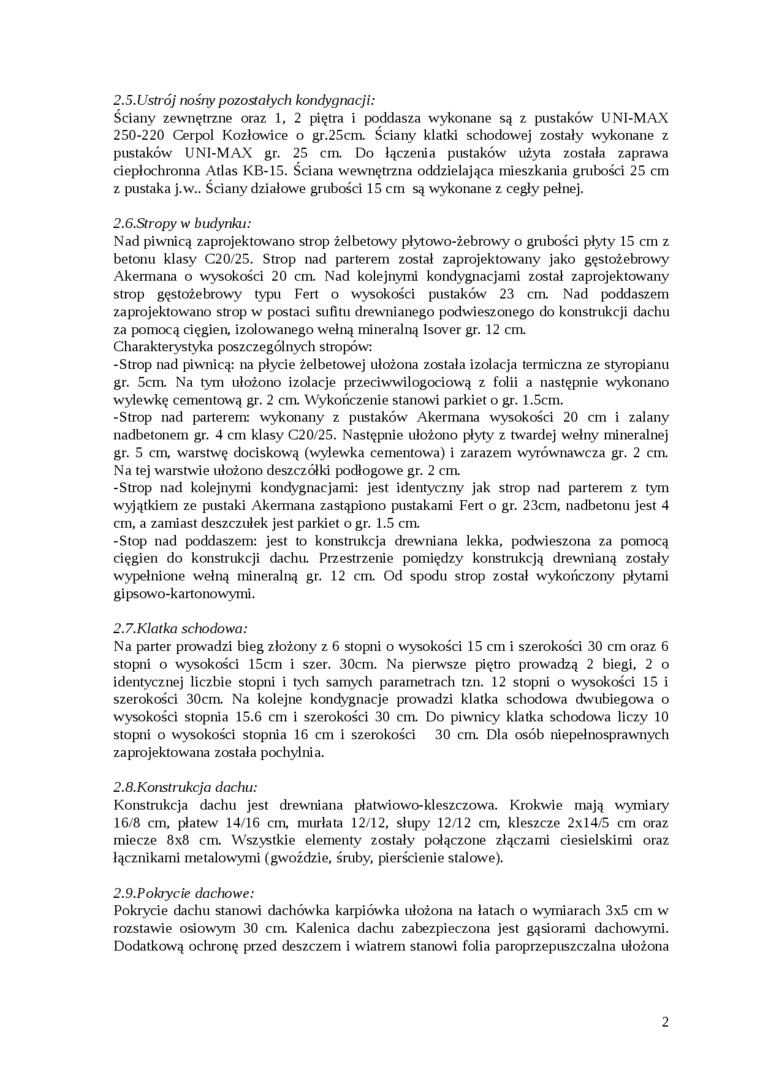

2.5. Ustrój nośny pozostałych kondygnacji:

Ściany zewnętrzne oraz 1, 2 piętra i poddasza wykonane są z pustaków UNI-MAX 250-220 Cerpol Kozłowice o gr.25cm Ściany klatki schodowej zostały wykonane z pustaków UNI-MAX gr. 25 cm. Do łączenia pustaków użyta została zaprawa depłochronna Atlas KB-15. Ściana wewnętrzna oddzielająca mieszkania grubości 25 cm z pustaka j.w.. Ściany działowe grubości 15 cm są wykonane z cegły pełnej.

2.6.Stropy w budynku:

Nad piwnicą zaprojektowano strop żelbetowy płytowo-żebrowy o grubości płyty 15 cm z betonu klasy C20/25. Strop nad parterem został zaprojektowany jako gęstożebrowy Akermana o wysokości 20 cm Nad kolejnymi kondygnacjami został zaprojektowany strop gęstożebrowy typu Fert o wysokości pustaków 23 cm Nad poddaszem zaprojektowano strop w postaci sufitu drewnianego podwieszonego do konstrukcji dachu za pomocą cięgien, izolowanego wełną mineralną Isover gr. 12 cm Charakterystyka poszczególnych stropów:

-Strop nad piwnicą: na płycie żelbetowej ułożona została izolacja termiczna ze styropianu gr. 5cm Na tym ułożono izolacje przeciwwilgociową z folii a następnie wykonano wylewkę cementową gr. 2 cm Wykończenie stanowi parkiet o gr. 1.5cm.

-Strop nad parterem: wykonany z pustaków Akermana wysokości 20 cm i zalany nadbetonem gr. 4 cm klasy C20/25. Następnie ułożono płyty z twardej wełny mineralnej gr. 5 cm, warstwę dociskową (wylewka cementowa) i zarazem wyrównawcza gr. 2 cm Na tej warstwie ułożono deszczółki podłogowe gr. 2 cm

-Strop nad kolejnymi kondygnacjami: jest identyczny jak strop nad parterem z tym wyjątkiem ze pustaki Akermana zastąpiono pustakami Fert o gr. 23cm, nadbetonu jest 4 cm, a zamiast deszczułek jest parkiet o gr. 1.5 cm

-Stop nad poddaszem: jest to konstrukcja drewniana lekka, podwieszona za pomocą cięgien do konstrukcji dachu. Przestrzenie pomiędzy konstrukcją drewnianą zostały wypełnione wełną mineralną gr. 12 cm Od spodu strop został wykończony płytami gi psowo-kartonowymi.

2.7. Klatka schodowa:

Na parter prowadzi bieg złożony z 6 stopni o wysokości 15 cm i szerokości 30 cm oraz 6 stopni o wysokości 15cm i szer. 30cm. Na pierwsze piętro prowadzą 2 biegi, 2 o identycznej liczbie stopni i tych samych parametrach tzn. 12 stopni o wysokości 15 i szerokości 30cm Na kolejne kondygnacje prowadzi klatka scłiodowa dwubiegowa o wysokości stopnia 15.6 cm i szerokości 30 cm Do piwnicy klatka schodowa liczy 10 stopni o wysokości stopnia 16 cm i szerokości 30 cm Dla osób niepełnosprawnych zaprojektowana została pochylnia.

2.8. Konstrukcja dachu:

Konstrukcja dachu jest drewniana płatwiowo-kleszczowa. Krokwie mają wymiary 16/8 cm, płatew 14/16 cm, murłata 12/12, słupy 12/12 cm, kleszcze 2x14/5 cm oraz miecze 8x8 cm Wszystkie elementy zostały połączone złączami ciesielskimi oraz łącznikami metalowymi (gwoździe, śruby, pierścienie stalowe).

2.9. Pokrycie dachowe:

Pokrycie dachu stanowi dachówka karpiówka ułożona na łatach o wymiarach 3x5 cm w rozstawie osiowym 30 cm Kalenica dachu zabezpieczona jest gąsiorami dachowymi. Dodatkową oclironę przed deszczem i wiatrem stanowi folia paroprzepuszczalna ułożona
