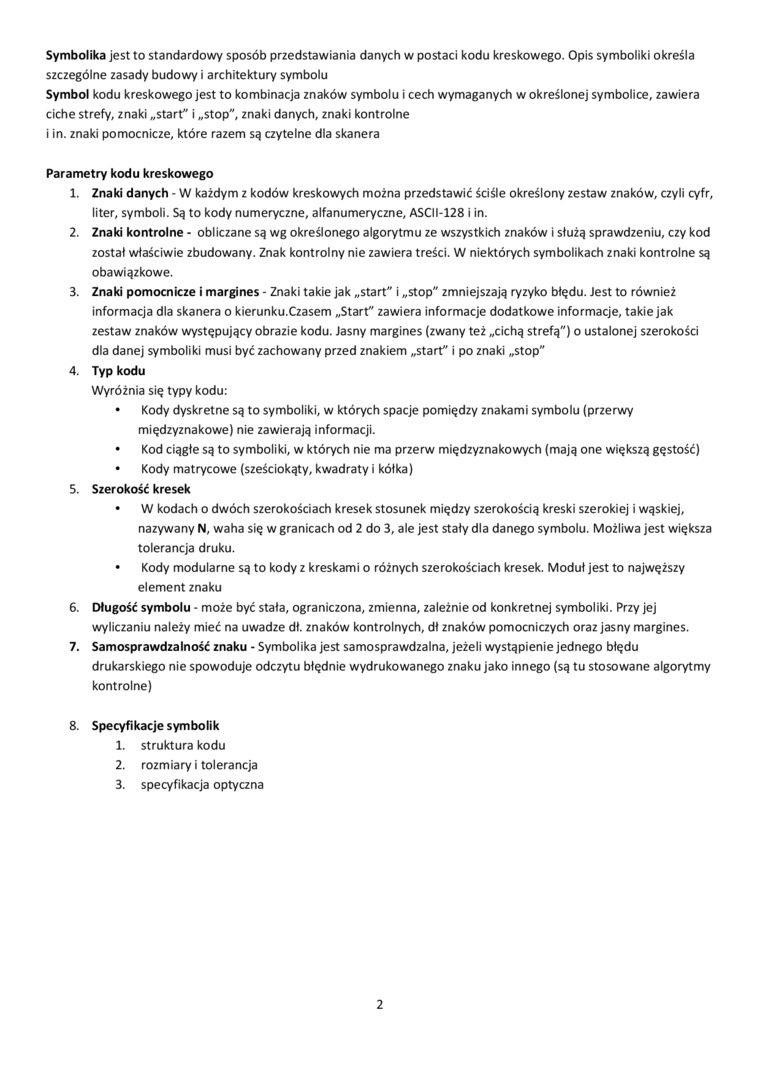

Symbolika jest to standardowy sposób przedstawiania danych w postaci kodu kreskowego. Opis symboliki określa szczególne zasady budowy i architektury symbolu

Symbol kodu kreskowego jest to kombinacja znaków symbolu i cech wymaganych w określonej symbolice, zawiera ciche strefy, znaki „start" i „stop", znaki danych, znaki kontrolne i in. znaki pomocnicze, które razem są czytelne dla skanera

Parametry kodu kreskowego

1.    Znaki danych - W każdym z kodów kreskowych można przedstawić ściśle określony zestaw znaków, czyli cyfr, liter, symboli. Są to kody numeryczne, alfanumeryczne, ASCII-128 i in.

2.    Znaki kontrolne - obliczane są wg określonego algorytmu ze wszystkich znaków i służą sprawdzeniu, czy kod został właściwie zbudowany. Znak kontrolny nie zawiera treści. W niektórych symbolikach znaki kontrolne są obawiązkowe.

3.    Znaki pomocnicze i margines - Znaki takie jak „start" i „stop" zmniejszają ryzyko błędu. Jest to również informacja dla skanera o kierunku.Czasem „Start" zawiera informacje dodatkowe informacje, takie jak zestaw znaków występujący obrazie kodu. Jasny margines (zwany też „cichą strefą") o ustalonej szerokości dla danej symboliki musi być zachowany przed znakiem „start" i po znaki „stop"

4.    Typ kodu

Wyróżnia się typy kodu:

•    Kody dyskretne są to symboliki, w których spacje pomiędzy znakami symbolu (przerwy międzyznakowe) nie zawierają informacji.

•    Kod ciągłe są to symboliki, w których nie ma przerw międzyznakowych (mają one większą gęstość)

•    Kody matrycowe (sześciokąty, kwadraty i kółka)

5.    Szerokość kresek

•    W kodach o dwóch szerokościach kresek stosunek między szerokością kreski szerokiej i wąskiej, nazywany N, waha się w granicach od 2 do 3, ale jest stały dla danego symbolu. Możliwa jest większa tolerancja druku.

•    Kody modularne są to kody z kreskami o różnych szerokościach kresek. Moduł jest to najwęższy element znaku

6.    Długość symbolu - może być stała, ograniczona, zmienna, zależnie od konkretnej symboliki. Przy jej wyliczaniu należy mieć na uwadze dł. znaków kontrolnych, dł znaków pomocniczych oraz jasny margines.

7.    Samosprawdzalność znaku - Symbolika jest samosprawdzalna, jeżeli wystąpienie jednego błędu drukarskiego nie spowoduje odczytu błędnie wydrukowanego znaku jako innego (są tu stosowane algorytmy kontrolne)

8.    Specyfikacje symbolik

1.    struktura kodu

2.    rozmiary i tolerancja

3.    specyfikacja optyczna

2
