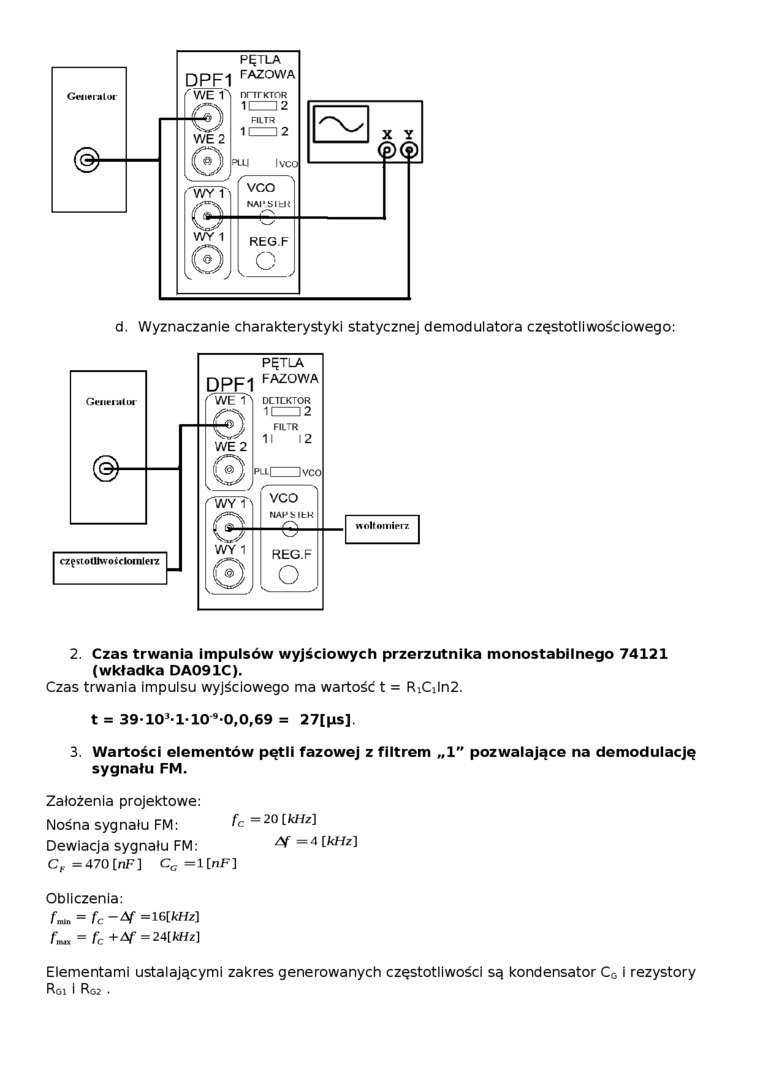

d. Wyznaczanie charakterystyki statycznej demodulatora częstotliwościowego:

2.    Czas trwania impulsów wyjściowych przerzutnika monostabilnego 74121 (wkładka DA091C).

Czas trwania impulsu wyjściowego ma wartość t = RiCiln2. t = 39 10³ 1 10⁹ 0,0,69 = 27[ps]

3.    Wartości elementów pętli fazowej z filtrem „1" pozwalające na demodulację sygnału FM.

Założenia projektowe:

Nośna sygnału FM:    —²⁰^-^kHz^

Dewiacja sygnału FM:    /sf =4 [kHz]

C_F = 470 [nF] C_c=l[nF]

Obliczenia:

= fc ^-/V =16[kHz]

= fc+Af=24[kHz)

Elementami ustalającymi zakres generowanych częstotliwości są kondensator C_G i rezystory

Roi i Rg2 •
