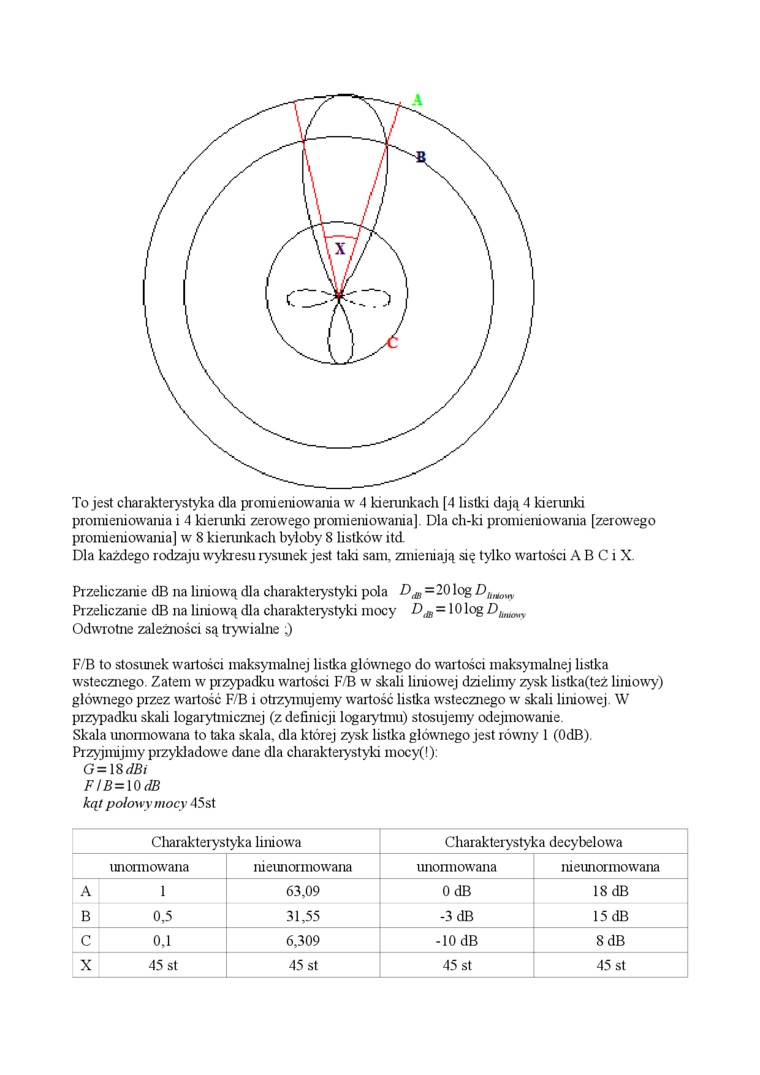

To jest charakterystyka dla promieniowania w 4 kierunkach [4 listki dają 4 kierunki promieniowania i 4 kierunki zerowego promieniowania]. Dla ch-ki promieniowania [zerowego promieniowania] w 8 kienmkach byłoby 8 listków itd.

Dla każdego rodzaju wykresu rysunek jest taki sam, zmieniają się tylko wartości A B C i X.

Przeliczanie dB na liniową dla charakterystyki pola D^=20 log D_hiaoity,

Przeliczanie dB na liniową dla charakterystyki mocy = 10 log Odwrotne zależności są trywialne ;)

F/B to stosunek wartości maksymalnej listka głównego do wartości maksymalnej listka wstecznego. Zatem w przypadku wartości F/B w skali liniowej dzielimy zysk listka(też liniowy) głównego przez wartość F/B i otrzymujemy wartość listka wstecznego w skali liniowej. W przypadku skali logarytmicznej (z definicji logaiytmu) stosujemy odejmowanie.

Skala unonnowana to taka skala, dla której zysk listka głównego jest równy 1 (OdB). Przyjmijmy przykładowe dane dla charakterystyki mocy(!):

G—\8dBi

F/B=\0dB

kąt połowy mocy 45st

Clrarakterystyka liniowa			Charakterystyka decybelowa
unonnowana		nieunormowana	unonnowana	nieunormowana
A	1	63,09	OdB	18 dB
B	0,5	31,55	-3 dB	15 dB
C	0,1	6,309	-10 dB	8 dB
X	45 st	45 st	45 st	45 st
