26020

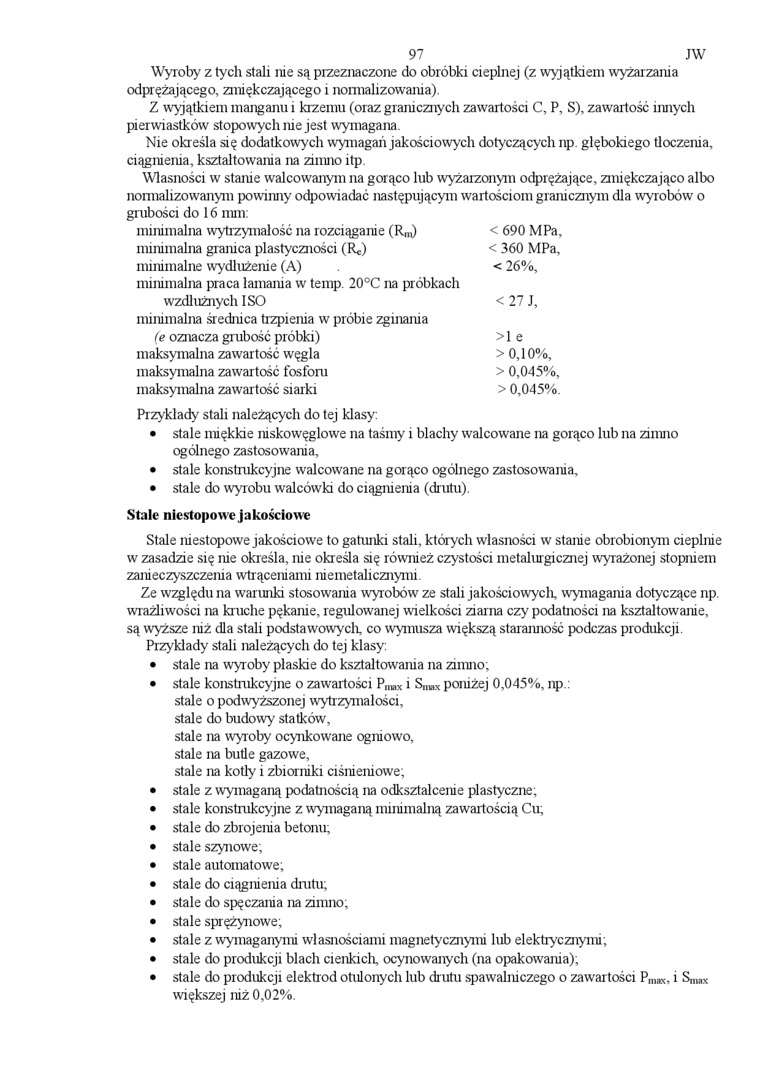

97    JW

Wyroby z tych stali nie są przeznaczone do obróbki cieplnej (z wyjątkiem wyżarzania odprężającego, zmiękczającego i normalizowania).

Z wyjątkiem manganu i krzemu (oraz granicznych zawartości C, P, S), zawartość innych pierwiastków stopowych nie jest wymagana.

Nie określa się dodatkowych wymagań jakościowy ch dotyczących np. głębokiego tłoczenia, ciągnienia, kształtowania na zimno itp.

Własności w stanie walcowanym na gorąco lub wyżarzonym odprężające, zmiękczająco albo normalizowanym powinny odpowiadać następującym wartościom granicznym dla wyrobów o

grubości do 16 mm:
minimalna wytrzymałość na rozciąganie (Rnv)	< 690 MPa,
minimalna granica plastyczności (Rc)	< 360 MPa,
minimalne wydłużenie (A)	< 26%,
minimalna praca łamania w temp. 20°C na próbkach
wzdłużnych ISO	<27 J,
minimalna średnica trzpienia w próbie zginania
(e oznacza grubość próbki)	>1 e
maksymalna zawar tość węgla	>0,10%,
maksymalna zawartość fosfoni	> 0,045%,
maksymalna zawartość siarki	> 0,045%.
Przykłady stali należących do tej klasy:

•    stale miękkie niskowęglowe na taśmy i blachy walcowane na gorąco lub na zimno ogólnego zastosowania,

•    stale konstrukcyjne walcowane na gorąco ogólnego zastosowania,

•    stale do wyrobu walcówki do ciągnienia (drutu).

Stale niestopow e jakościowe

Stale niestopowe jakościowe to gatunki stali, których własności w stanie obrobionym cieplnie w zasadzie się nie określa, nie określa się również czystości metalurgicznej wyrażonej stopniem zanieczyszczenia wtrąceniami niemetalicznymi.

Ze względu na warunki stosowania wyrobów ze stali jakościowych, wymagania dotyczące np. wrażliwości na kruche pękanie, regulowanej wielkości ziarna czy podatności na kształtowanie, są wyższe niż dla stali podstawowy cli, co wymusza większą stararuiość podczas produkcji.

Przykłady stali należących do tej klasy:

•    stale na wyroby płaskie do kształtowania na zimno,

•    stale konstrukcyjne o zawartości P_nMX i Sn_BX poniżej 0,045%, np stale o podwyższonej wytrzymałości,

stale do budowy statków,

stale na wyroby ocynkowane ogniowo,

stale na butle gazowe,

stale na kotły i zbiorniki ciśnieniowe;

•    stale z wymaganą podatnością na odkształcenie plastyczne;

•    stale konstrukcyjne z wymaganą minimalną zawartością Cu;

•    stale do zbrojenia betonu;

•    stale szynowe,

•    stale automatowe;

•    stale do ciągnienia drutu;

•    stale do spęczania na zimno;

•    stale sprężynowe;

•    stale z wymaganymi własnościami magnetycznymi lub elektrycznymi;

•    stale do produkcji blach cienkich, ocynowanych (na opakowania);

•    stale do produkcji elektrod otulonych lub drutu spawalniczego o zawartości P_maK, i S,_IUIX większej niż 0,02%.
