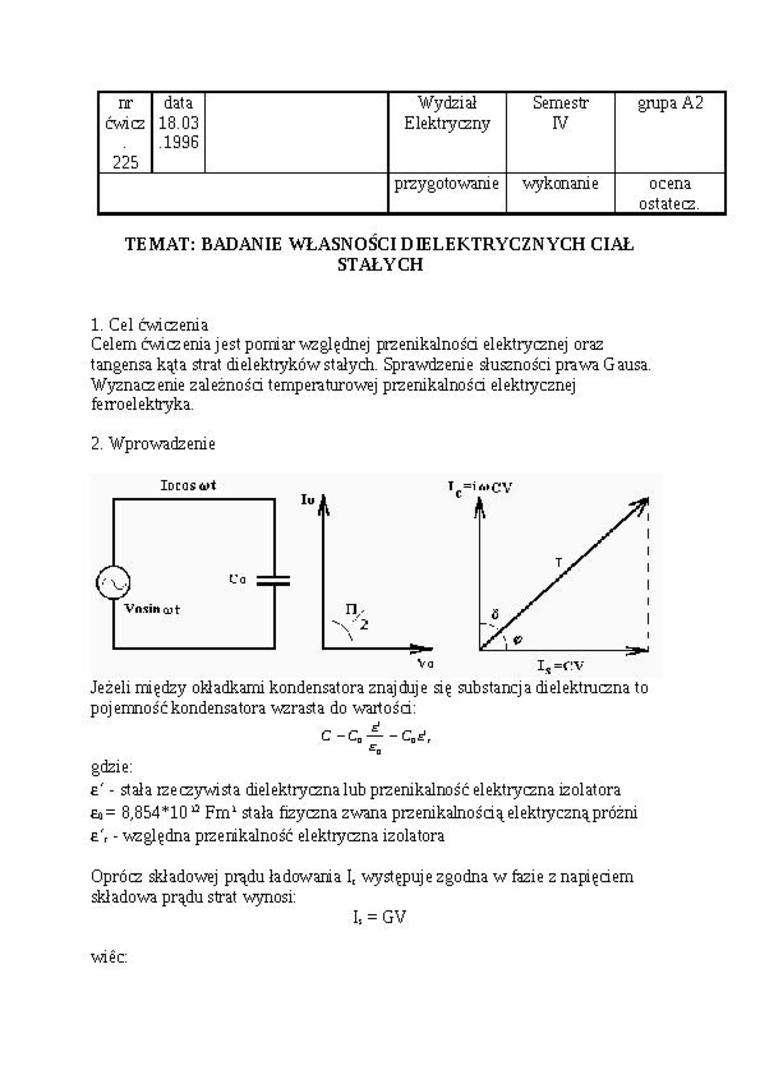

nr ćwicz 225	data 18.03 .1996		Wydział Elektryczny	Semestr IV	grupa A2
			przygotowanie	wykonanie	ocena ostatecz.

TEMAT: BADANIE WŁASNOŚCI DIELEKTRYCZNYCH CIAŁ

STAŁYCH

1.    Cel ćwiczenia

Celem ćwiczenia jest pomiar względnej przenikalnośd elektrycznej oraz tangensa kąta strat dielektryków stałych. Sprawdzenie słuszności prawa Gausa. Wyznaczenie zależności temperaturowej przenikalnośd elektrycznej ferro elektryka.

2.    Wprowadzenie

Iocasut

^IUA

^u/

•\2

Va

Jeżeli między okładkami kondensatora znajduje się substancja dielektruczna to pojemność kondensatora wzrasta do wartości:

c -c_a—— C_ać_r

gd2ie:

e' - stała rze czywista dielektryczna lub przenikalność elektryczna izolatora e*= 8,854*10 * Fm¹ stała fizyczna zwana przenikalnośd ą elektryczną próżni e', - względna przenikalność elektryczna izolatora

Oprócz składowej prądu ładowania I_t występuje zgodna w fazie z napięciem składowa prądu strat wynosi:

I, = GV

wiec:
