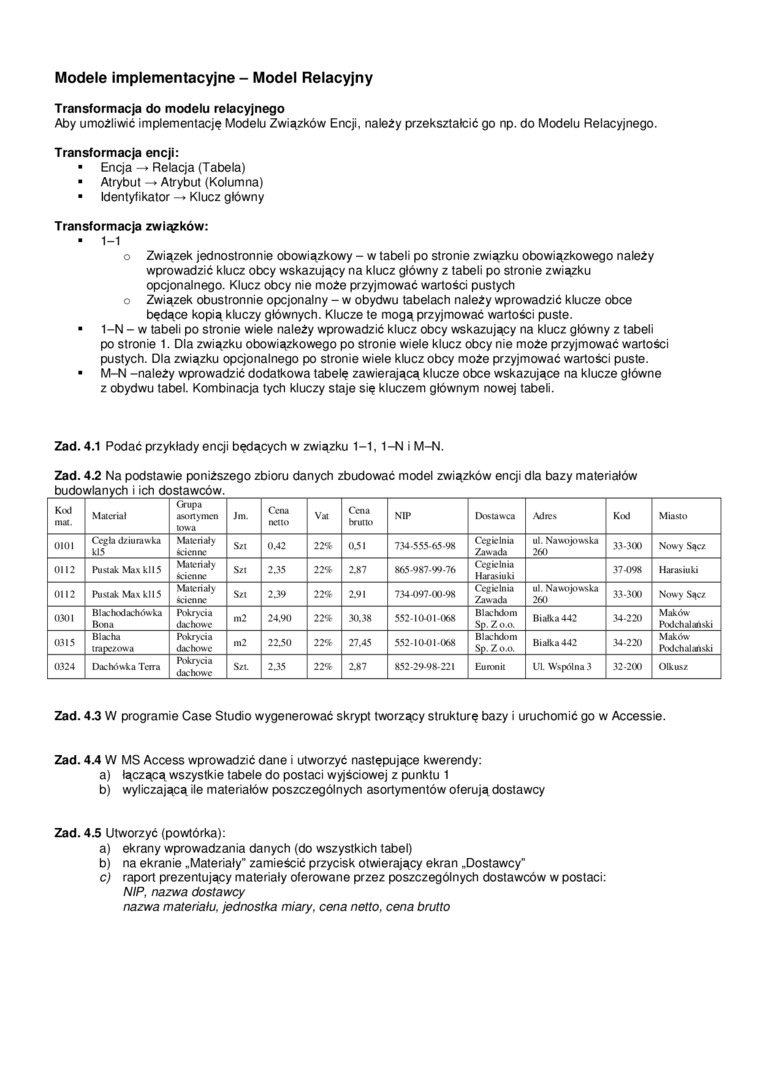

Modele implementacyjne - Model Relacyjny

Transformacja do modelu relacyjnego

Aby umożliwić implementację Modelu Związków Encji. należy przekształcić go np. do Modelu Relacyjnego.

Transformacja encji:

•    Encja -* Relacja (Tabela)

•    Atrybut -* Atrybut (Kolumna)

■    Identyfikator -* Klucz główny

Transformacja związków:

■    1-1

o Związek jednostronnie obowiązkowy - w tabeli po stronie związku obowiązkowego należy wprowadzić klucz obcy wskazujący na klucz główny z tabeli po stronie związku opcjonalnego. Klucz obcy nie może przyjmować wartości pustych o Związek obustronnie opcjonalny - w obydwu tabelach należy wprowadzić klucze obce będące kopią kluczy głównych. Klucze te mogą przyjmować wartości puste.

■    1-N - w tabeli po stronie wiele należy wprowadzić klucz obcy wskazujący na klucz główny z tabeli

po stronie 1. Dla związku obowiązkowego po stronie wiele klucz obcy nie może przyjmować wartości pustych. Dla związku opcjonalnego po stronie wiele klucz obcy może przyjmować wartości puste.

•    M-N -należy wprowadzić dodatkowa tabelę zawierającą klucze obce wskazujące na klucze główne z obydwu tabel. Kombinacja tych kluczy staje się kluczem głównym nowej tabeli.

Zad. 4.1 Podać przykłady encji będących w związku 1-1, 1-N i M-N.

Zad. 4.2 Na podstawie poniższego zbioru danych zbudować model związków encji dla bazy materiałów budowlanych i ich dostawców. __________

Kod mai.	Materiał	Grupa asonymen Iowa	Jm.	Cena netto	vn	Cena hrutto	NIP	Dostawca	Adres	Kod	Miasto
0101	Cegła dziurawka klS	Materiały ścienne	S/t	0.42	22%	(Ul	734-555-65-98	Cegielnia Zawada	ul. Nawojow%ka 260	33-300	Nowy Sącz
0112	Pustak Mas kil5	Materiały ścienne	S/t	2.35	22%	2.87	865-987-99-76	Cegielnia Harasiuki		374)98	Harasiuki
0112	Pustak Mas kil 5	Materiały ścienne	Szt	2.39	22%	2.91	734-097-00-98	Cegielnia Zawada	ul. Nawojowska 260	33-300	Nowy Sącz
0301	Blac hod achów ka Bona	Pokrycia dachowe	m2	24.90	22%	30.38	552-1001-068	Blachdom Sp. Z o.o.	Białka 442	34-220	Maków Podchalaiski
0315	Blacha trapezowa	Pokrycia dachowe	m2	22.50	22%	27.45	552-1001-068	Blachdom Sp. Z o.o.	Białka 442	34-220	Maków Podchalaiski
0324	Dachówka Terra	Pokrycia dachowe	Szt	2.35	22%	2.87	852-29-98-221	Eurnnit	Ul. Wspólna 3	32-200	Olkusz

Zad. 4.3 W programie Case Studio wygenerować skrypt tworzący strukturę bazy i uruchomić go w Accessie.

Zad. 4.4 W MS Access wprowadzić dane i utworzyć następujące kwerendy:

a)    łączącą wszystkie tabele do postaci wyjściowej z punktu 1

b)    wyliczającą ile materiałów poszczególnych asortymentów oferują dostawcy

Zad. 4.5 Utworzyć (powtórka):

a)    ekrany wprowadzania danych (do wszystkich tabel)

b)    na ekranie „Materiały" zamieścić przycisk otwierający ekran „Dostawcy"

c)    raport prezentujący materiały oferowane przez poszczególnych dostawców w postaci: NIP, nazwa dostawcy

nazwa materiału, jednostka miary, cena netto, cena brutto
