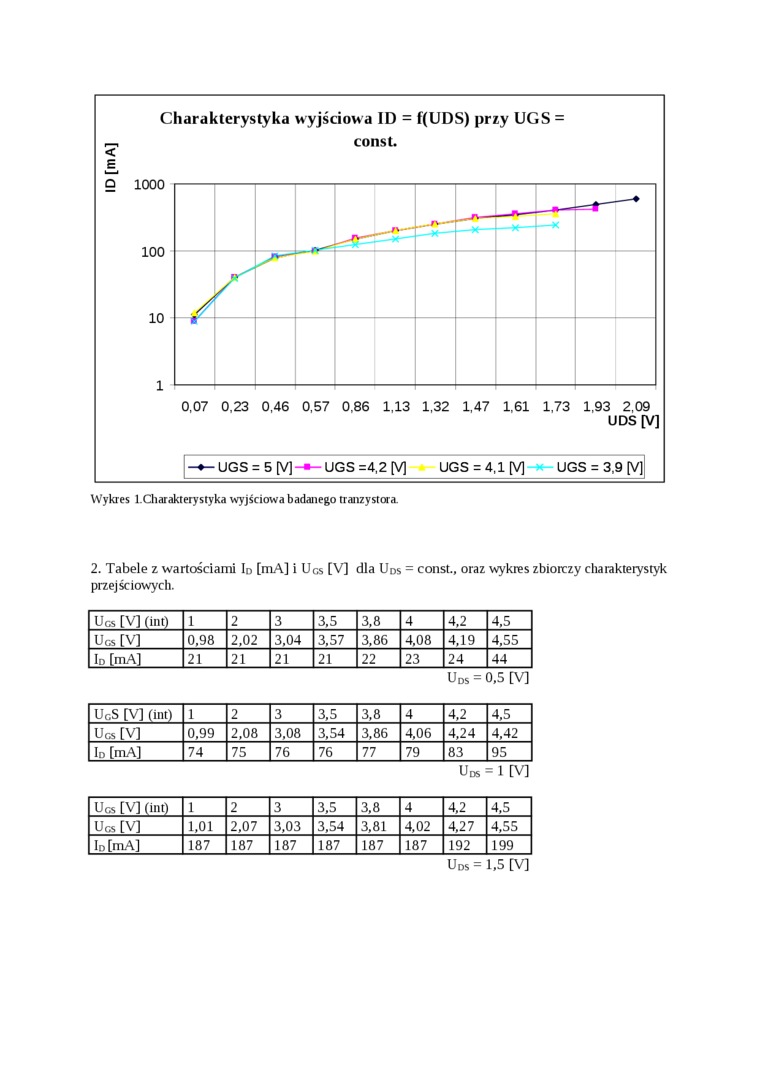

Charakterystyka wyjściowa ID = f(UDS) przy UGS =

^    const.

<

E

0,07 0,23 0,46 0,57 0,86 1,13 1,32 1,47 1,61 1,73 1,93 2,09

UDS [V]

UGS = 5 [V]-»— UGS =4,2 [V] UGS = 4,1 [V] UGS = 3,9 [V] Wykres l.Charakterystyka wyjściowa badanego tranzystora.

2. Tabele z wartościami In [mA] i Uc.s [V] dla Uds = const., oraz wykres zbiorczy charakterystyk przejściowych.

Ues [V] (int)	1	2	3	3,5	3,8	4	4,2	4.5
U GS [V]	0,98	2,02	3,04	3,57	3,86	4,08	4,19	4,55
Id [mA]	21	21	21	21	22	23	24	44

U_DS = 0,5 [V]

UgS [V] (int)	1	2	3	3,5	3,8	4	4,2	4,5
UGS [V]	0,99	2,08	3,08	3,54	3,86	4,06	4,24	4,42
Id [mA]	74	75	76	76	77	79	83	95

Uds ⁼ 1 [V]

Ues [V] (int)	1	2	3	3,5	3,8	4	4,2	4,5
U GS [V]	1,01	2,07	3,03	3,54	3,81	4,02	4,27	4,55
Id [mA]	187	187	187	187	187	187	192	199

Uds = 1,5 [V]
