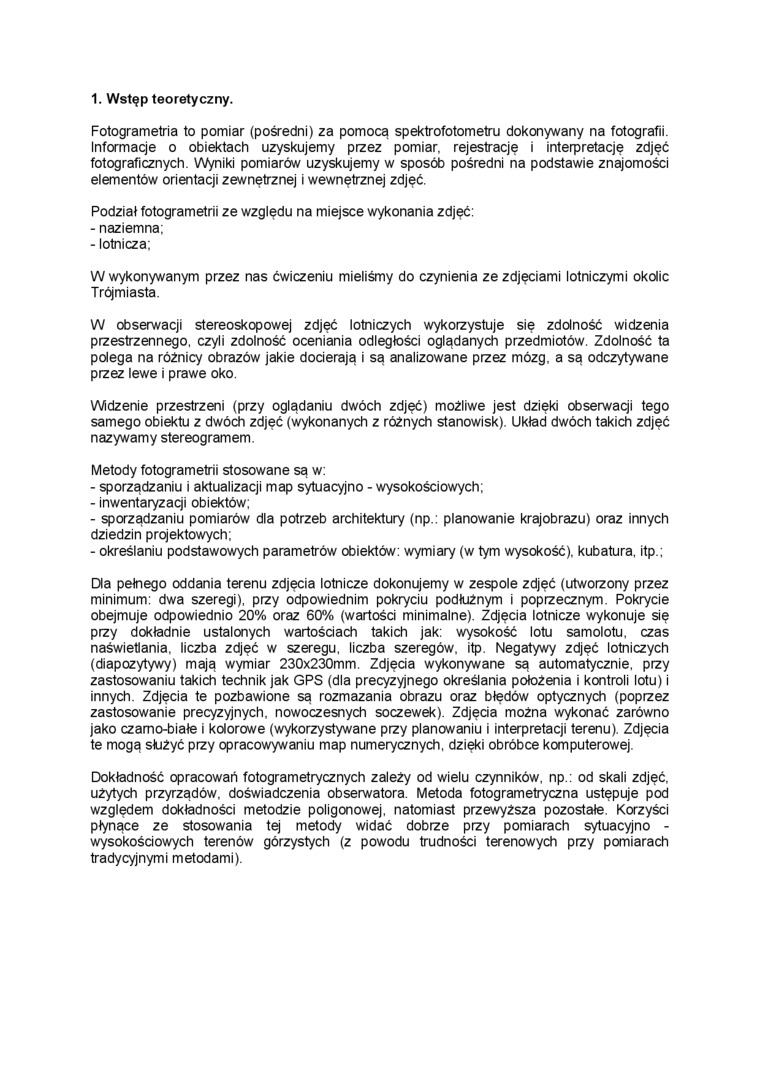

1. Wstęp teoretyczny.

Fotogrametria to pomiar (pośredni) za pomocą spektrofotometru dokonywany na fotografii. Informacje o obiektach uzyskujemy przez pomiar, rejestrację i interpretację zdjęć fotograficznych. Wyniki pomiarów uzyskujemy w sposób pośredni na podstawie znajomości elementów orientacji zewnętrznej i wewnętrznej zdjęć.

Podział fotogrametrii ze względu na miejsce wykonania zdjęć:

-    naziemna:

-    lotnicza;

W wykonywanym przez nas ćwiczeniu mieliśmy do czynienia ze zdjęciami lotniczymi okolic Trójmiasta.

W obserwacji stereoskopowej zdjęć lotniczych wykorzystuje się zdolność widzenia przestrzennego, czyli zdolność oceniania odległości oglądanych przedmiotów. Zdolność ta polega na różnicy obrazów jakie docierają i są analizowane przez mózg, a są odczytywane przez lewe i prawe oko.

Widzenie przestrzeni (przy oglądaniu dwóch zdjęć) możliwe jest dzięki obserwacji tego samego obiektu z dwóch zdjęć (wykonanych z różnych stanowisk). Układ dwóch takich zdjęć nazywamy stereogramem.

Metody fotogrametrii stosowane są w:

-    sporządzaniu i aktualizacji map sytuacyjno - wysokościowych;

-    inwentaryzacji obiektów;

-    sporządzaniu pomiarów dla potrzeb architektury (np.: planowanie krajobrazu) oraz innych dziedzin projektowych;

-    określaniu podstawowych parametrów obiektów: wymiary (w tym wysokość), kubatura, itp.:

Dla pełnego oddania terenu zdjęcia lotnicze dokonujemy w zespole zdjęć (utworzony przez minimum: dwa szeregi), przy odpowiednim pokryciu podłużnym i poprzecznym. Pokrycie obejmuje odpowiednio 20% oraz 60% (wartości minimalne). Zdjęcia lotnicze wykonuje się przy dokładnie ustalonych wartościach takich jak: wysokość lotu samolotu, czas naświetlania, liczba zdjęć w szeregu, liczba szeregów, itp. Negatywy zdjęć lotniczych (diapozytywy) mają wymiar 230x230mm. Zdjęcia wykonywane są automatycznie, przy zastosowaniu takich technik jak GPS (dla precyzyjnego określania położenia i kontroli lotu) i innych. Zdjęcia te pozbawione są rozmazania obrazu oraz błędów optycznych (poprzez zastosowanie precyzyjnych, nowoczesnych soczewek). Zdjęcia można wykonać zarówno jako czarno-białe i kolorowe (wykorzystywane przy planowaniu i interpretacji terenu). Zdjęcia te mogą służyć przy opracowywaniu map numerycznych, dzięki obróbce komputerowej.

Dokładność opracowań fotogrametrycznych zależy od wielu czynników, np.: od skali zdjęć, użytych przyrządów, doświadczenia obserwatora. Metoda fotogrametryczna ustępuje pod względem dokładności metodzie poligonowej, natomiast przewyższa pozostałe. Korzyści płynące ze stosowania tej metody widać dobrze przy pomiarach sytuacyjno -wysokościowych terenów górzystych (z powodu trudności terenowych przy pomiarach tradycyjnymi metodami).
