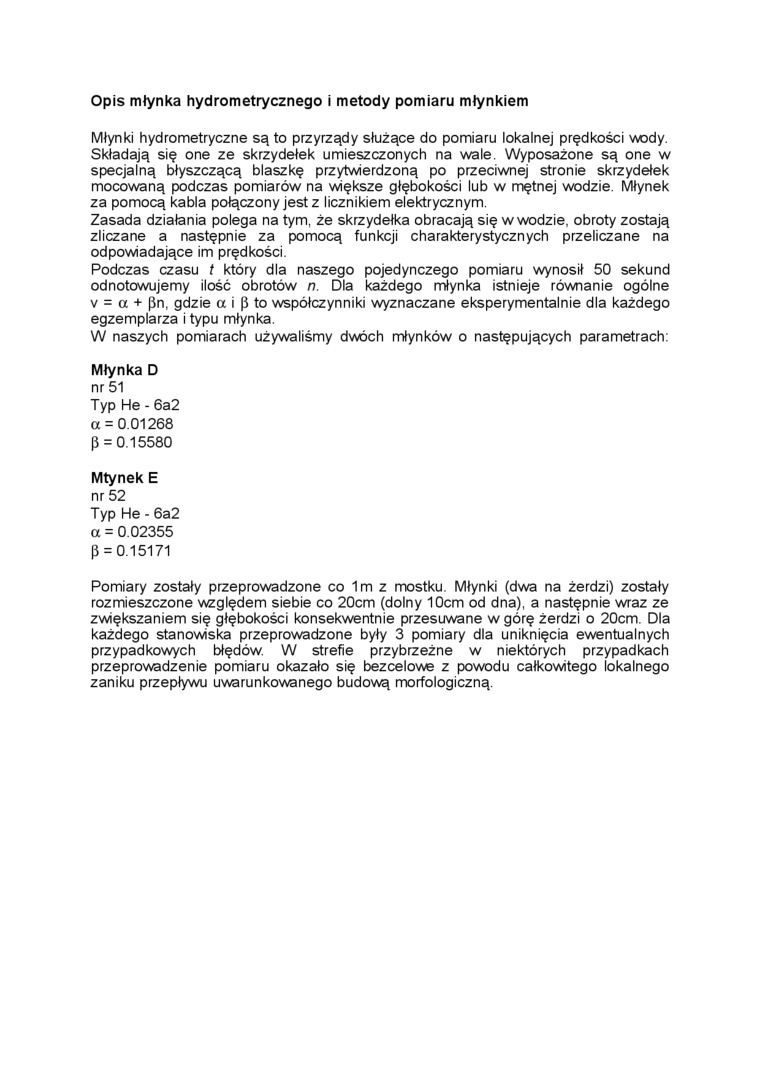

Opis młynka hydrometrycznego i metody pomiaru młynkiem

Młynki hydrometryczne są to przyrządy służące do pomiaru lokalnej prędkości wody. Składają się one ze skrzydełek umieszczonych na wale. Wyposażone są one w specjalną błyszczącą blaszkę przytwierdzoną po przeciwnej stronie skrzydełek mocowaną podczas pomiarów na większe głębokości lub w mętnej wodzie. Młynek za pomocą kabla połączony jest z licznikiem elektrycznym.

Zasada działania polega na tym, że skrzydełka obracają się w wodzie, obroty zostają zliczane a następnie za pomocą funkcji charakterystycznych przeliczane na odpowiadające im prędkości.

Podczas czasu t który dla naszego pojedynczego pomiaru wynosił 50 sekund odnotowujemy ilość obrotów n. Dla każdego rrtynka istnieje równanie ogólne v = a + pn, gdzie a i [i to współczynniki wyznaczane eksperymentalnie dla każdego egzemplarza i typu młynka.

W naszych pomiarach używaliśmy dwóch młynków o następujących parametrach:

Młynka D

nr 51

Typ He - 6a2 a = 0.01268 P = 0.15580

Mtynek E

nr 52

Typ He - 6a2 a = 0.02355 P = 0.15171

Pomiary zostały przeprowadzone co 1m z mostku. Młynki (dwa na żerdzi) zostały rozmieszczone wględem siebie co 20cm (dolny 10cm od dna), a następnie wraz ze zwiększaniem się głębokości konsekwentnie przesuwane w górę żerdzi o 20cm. Dla każdego stanowiska przeprowadzone były 3 pomiary dla uniknięcia ewentualnych przypadkowych błędów. W strefie przybrzeżne w niektórych przypadkach przeprowadzenie pomiaru okazało się bezcelowe z powodu całkowitego lokalnego zaniku przepływu uwarunkowanego budową morfologiczną.
