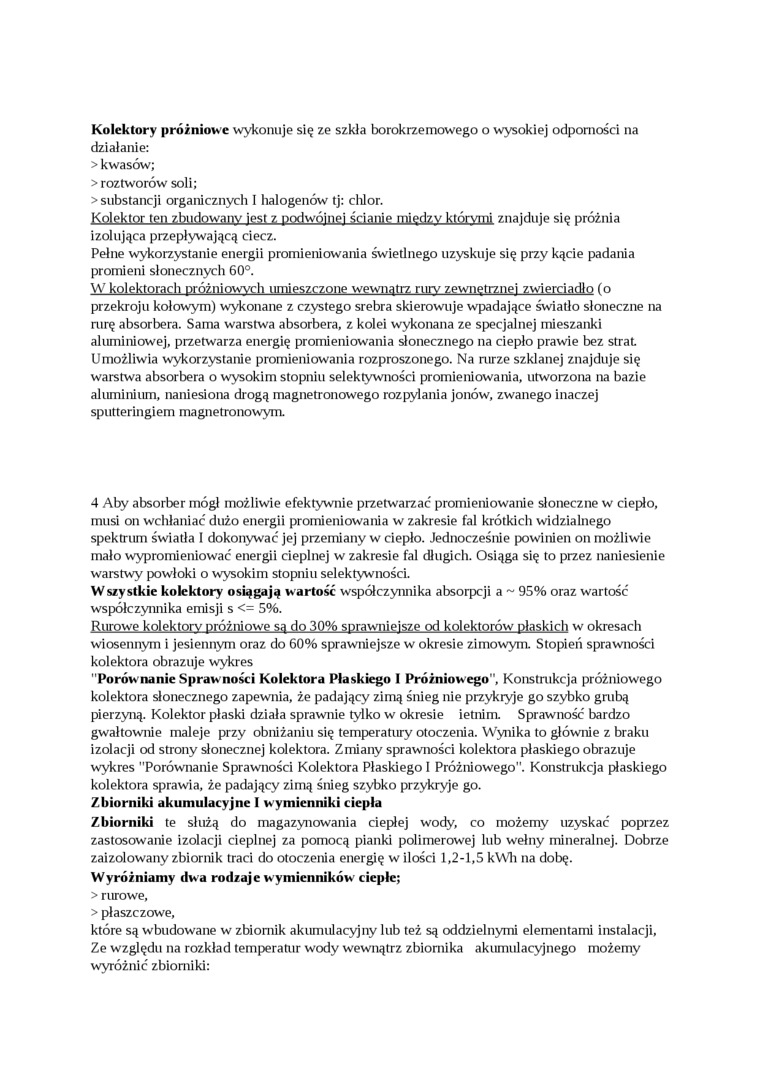

Kolektory próżniowe wykonuje się ze szkła borokrzemowego o wysokiej odporności na działanie:

>    kwasów;

>    roztworów soli;

>    substancji organicznych I halogenów tj: chlor.

Kolektor ten zbudowany jest z podwójnej ścianie między którymi znajduje się próżnia izolująca przepływającą ciecz.

Pełne wykorzystanie energii promieniowania świetlnego uzyskuje się przy kącie padania promieni słonecznych 60°.

W kolektorach próżniowych umieszczone wewnątrz rury zewnętrznej zwierciadło (o przekroju kołowym) wykonane z czystego srebra skierowuje wpadające światło słoneczne na rurę absorbera. Sama warstwa absorbera, z kolei wykonana ze specjalnej mieszanki aluminiowej, przetwarza energię promieniowania słonecznego na ciepło prawie bez strat Umożliwia wykorzystanie promieniowania rozproszonego. Na rurze szklanej znajduje się warstwa absorbera o wysokim stopniu selektywności promieniowania, utworzona na bazie aluminium, naniesiona drogą magnetronowego rozpylania jonów, zwanego inaczej sputteringiem magnetronowym.

4 Aby absorber mógł możliwie efektywnie przetwarzać promieniowanie słoneczne w ciepło, musi on wchłaniać dużo energii promieniowania w zakresie fal krótkich widzialnego spektrum światła I dokonywać jej przemiany w ciepło. Jednocześnie powinien on możliwie mało wypromieniować energii cieplnej w zakresie fal długich. Osiąga się to przez naniesienie warstwy powłoki o wysokim stopniu selektywności.

Wszystkie kolektory osiągają wartość współczynnika absorpcji a ~ 95% oraz wartość współczynnika emisji s <= 5%.

Rurowe kolektory próżniowe są do 30% sprawniejsze od kolektorów płaskich w okresach wiosennym i jesiennym oraz do 60% sprawniejsze w okresie zimowym. Stopień sprawności kolektora obrazuje wykres

"Porównanie Sprawności Kolektora Płaskiego I Próżniowego", Konstrukcja próżniowego kolektora słonecznego zapewnia, że padający zimą śnieg nie przykryje go szybko grubą pierzyną. Kolektor płaski działa sprawnie tylko w okresie ietnim. Sprawność bardzo gwałtownie maleje przy obniżaniu się temperatury otoczenia. Wynika to głównie z braku izolacji od strony słonecznej kolektora. Zmiany sprawności kolektora płaskiego obrazuje wykres "Porównanie Sprawności Kolektora Płaskiego I Próżniowego". Konstrukcja płaskiego kolektora sprawia, że padający zimą śnieg szybko przykryje go.

Zbiorniki akumulacyjne I wymienniki ciepła

Zbiorniki te służą do magazynowania ciepłej wody, co możemy uzyskać poprzez zastosowanie izolacji cieplnej za pomocą pianki polimerowej lub wełny mineralnej. Dobrze zaizolowany zbiornik traci do otoczenia energię w ilości 1,2-1,5 kWh na dobę.

Wyróżniamy dwa rodzaje wymienników ciepłe;

>    rurowe,

>    płaszczowe,

które są wbudowane w zbiornik akumulacyjny lub też są oddzielnymi elementami instalacji. Ze względu na rozkład temperatur wody wewnątrz zbiornika akumulacyjnego możemy wyróżnić zbiorniki:
