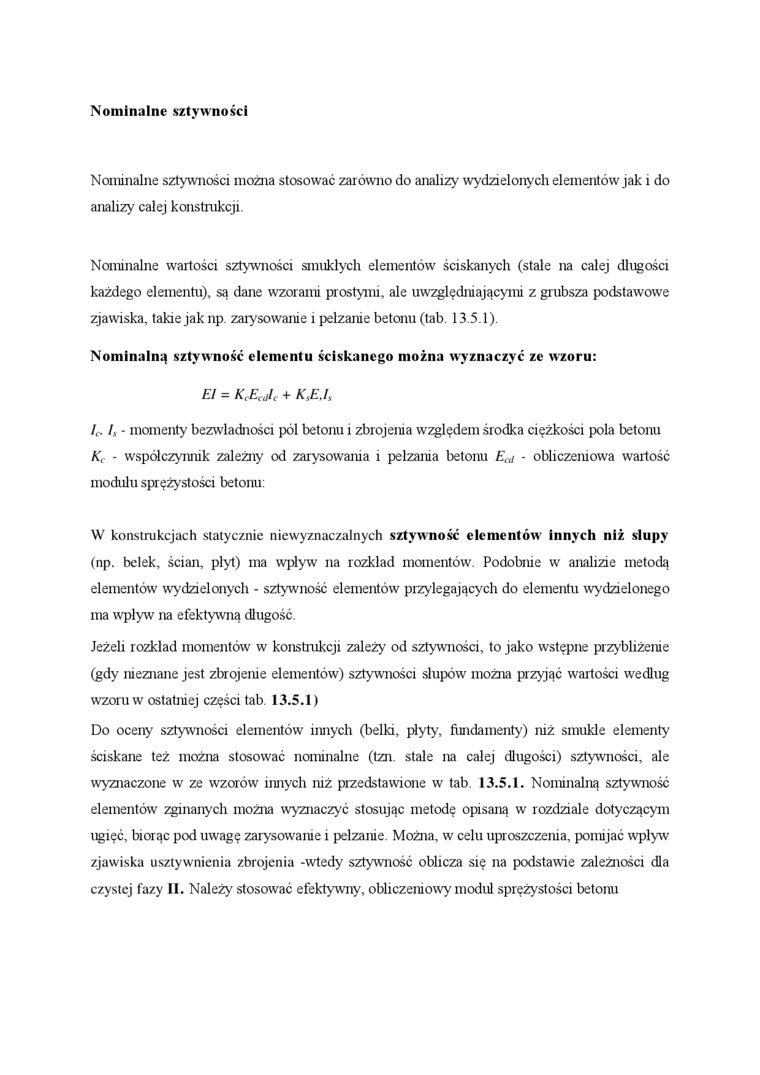

Nominalne sztywności

Nominalne sztywności można stosować zarówno do analizy wydzielonych elementów jak i do analizy całej konstrukcji.

Nominalne wartości sztywności smukłych elementów ściskanych (stale na całej długości każdego elementu), są dane wzorami prostymi, ale uwzględniającymi z grubsza podstawowe zjawiska, takie jak np. zarysowanie i pełzanie betonu (tab. 13.5.1).

Nominalną sztywność elementu ściskanego można wyznaczyć ze wzoru:

El = KcEcJe + KJSJ,

/<. /, - momenty bezwładności pól betonu i zbrojenia względem środka ciężkości pola betonu K_c - współczynnik zależny od zarysowania i pełzania betonu £<</ - obliczeniowa wartość modułu sprężystości betonu:

W konstrukcjach statycznie niewyznaczalnych sztywność elementów innych niż slupy (np. belek, ścian, płyt) ma wpływ na rozkład momentów. Podobme w analizie metodą elementów wydzielonych - sztywność elementów przylegających do elementu wydzielonego ma wpływ na efektywną długość.

Jeżeli rozkład momentów w konstrukcji zależy od sztywności, to jako wstępne przybliżenie (gdy nieznane jest zbrojenie elementów) sztywności słupów można przyjąć wartości według wzoru w ostatniej części tab. 13.5.1)

Do oceny sztywności elementów' innych (belki, płyty, fundamenty) niż smukłe elementy ściskane też można stosować nominalne (tzn. stale na całej długości) sztywności, ale wyznaczone w ze wzorów' innych niż przedstawione w tab. 13.5.1. Nominalną sztywność elementów' zginanych można wyznaczyć stosując metodę opisaną w rozdziale dotyczącym ugięć, biorąc pod uwagę zarysowanie i pełzanie. Można, w celu uproszczenia, pomijać wpływ zjawiska usztywnienia zbrojenia -wtedy sztywność oblicza się na podstawie zależności dla czystej fazy II. Należy stosować efektywny, obliczeniowy moduł sprężystości betonu
