1. Cel ćwiczenia

Cel: wyznaczenie ciepła spalania i wartości opałowej gazu ziemnego GZ - 50 metodą kalorymetryczną dla znanego składu gazu.

2. Schemat pomiarowy

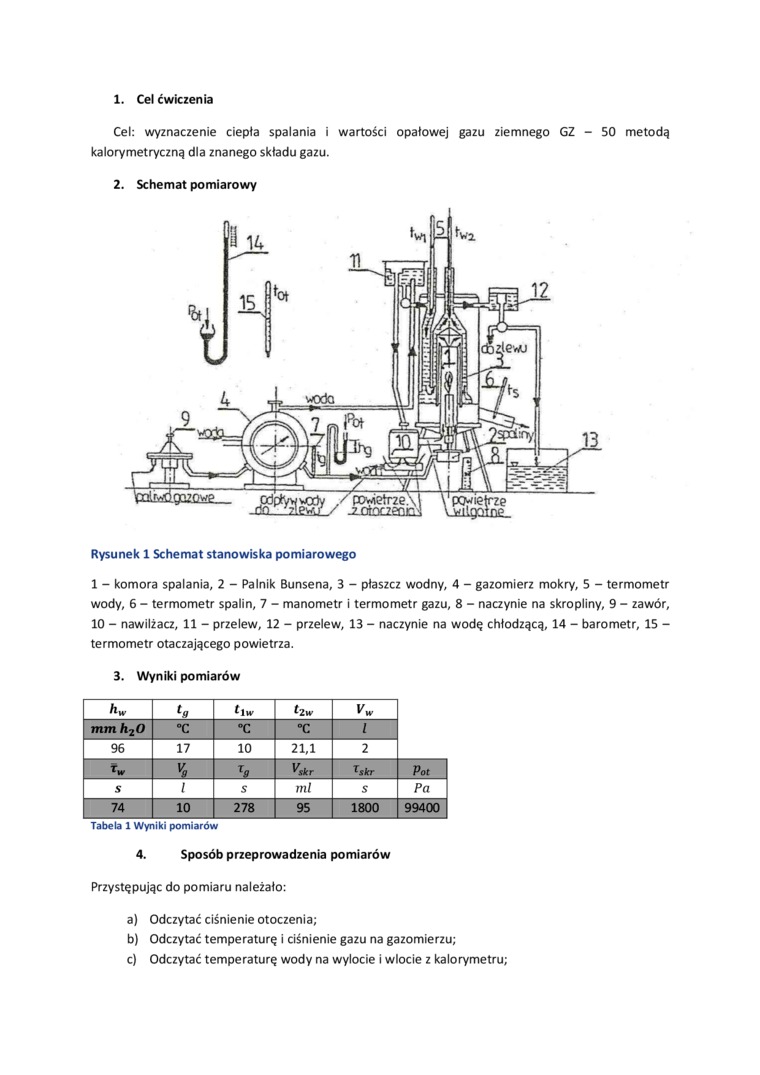

Rysunek 1 Schemat stanowiska pomiarowego

1 - komora spalania, 2 - Palnik Bunsena, 3 - płaszcz wodny, 4 - gazomierz mokry, 5 - termometr wody, 6 - termometr spalin, 7 - manometr i termometr gazu, 8 - naczynie na skropliny, 9 - zawór, 10 - nawilżacz, 11 - przelew, 12 - przelew, 13 - naczynie na wodę chłodzącą, 14 - barometr, 15 -termometr otaczającego powietrza.

3. Wyniki pomiarów

hw		*1 w	*2 w	Vw
mm h20	°C	°c	°C	'
96	17	10	21,1
	^v,		V*r	T,*^r	Pot
s	l	s	ml	s	Pa
_ 74	1°	278	95	1800	99400

Tabela 1 Wyniki pomiarów

4. Sposób przeprowadzenia pomiarów

Przystępując do pomiaru należało:

a)    Odczytać ciśnienie otoczenia;

b)    Odczytać temperaturę i ciśnienie gazu na gazomierzu;

c)    Odczytać temperaturę wody na wylocie i wlocie z kalorymetru;
