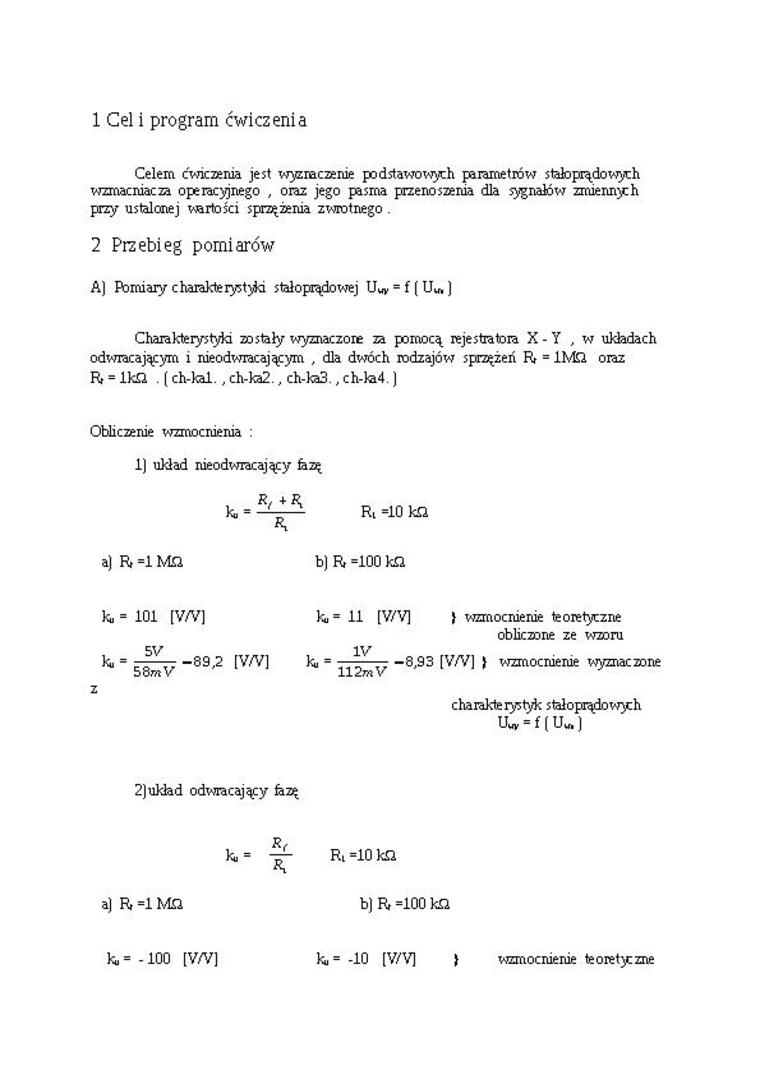

1    Cel i program ćwiczenia

Celem ćwiczenia jest wyznaczenie podstawowych parametrów stałopnądowych wzmacniacza operacyjnego , oraz jego pasma przenoszenia dla sygnałów zmiennych przy ustalonej wartości sprzężenia zwrotnego .

2    Przebieg pomiarów

A) Pomiary charakterystyki stałoprądowej Uuy = f ( U*.)

Charakterystyki zostały wyznaczone za pomocą rejestratora X - Y , w układach odwracającym i nieodwracającym , dla dwóch rodzajów sprzężeń R - 1MQ oraz R = lkQ . (ch-kai., ch-ka2. _t ch-ka3., ch-ła4.)

Obliczenie wzmocniema :

1) układ meodwracający fazę

a) R =1 MQ

ku = 101 [V/V]

R =10 kn

b) R =100 kn

ku = 11 [V/V]    } wzmocnienie teoretyczne

obliczone ze wzoru

ku =

5V

58mV

-89,2 [V/V]

ku - ———— -8,93 [V/V] ) wzmocnienie wyznaczone

112mV

z

charakterystyk stałopiądowych U_MV = f(U_w.)

2)układ odwracający fazę

a) R =1 Mn

b) R =100 kn

ku = -100 [WV]

k„ = -10 [V/V]

wzmócmeme teoretyczne
