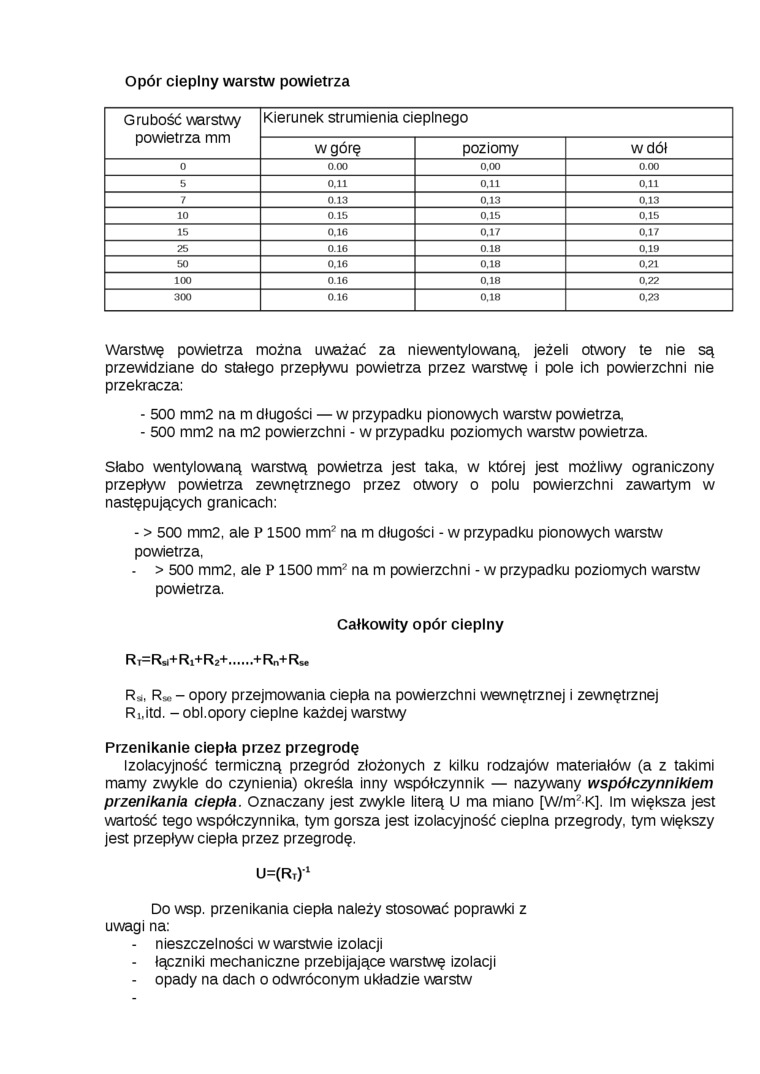

Opór cieplny warstw powietrza

Grubość warstwy powietrza mm	Kierunek strumienia cieplnego
	w górę	poziomy	w dół
O	0.00	0.00	0.00
5	o.ll	0.11	0.11
7	0.13	0.13	0.13
10	0.15	0,15	0.15
15	0.16	0.17	0.17
25	0.16	0.18	0,19
50	0.16	0,18	0.21
100	0.16	0,18	0.22
300	0.16	0.18	0.23

Warstwę powietrza można uważać za niewentylowaną, jeżeli otwory te nie są przewidziane do stałego przepływu powietrza przez warstwę i pole ich powierzchni nie przekracza:

-    500 mm2 na m długości — w przypadku pionowych warstw powietrza

-    500 mm2 na m2 powierzchni - w przypadku poziomych warstw powietrza.

Słabo wentylowaną warstwą powietrza jest taka, w której jest możliwy ograniczony przepływ powietrza zewnętrznego przez otwory o polu powierzchni zawartym w następujących granicach:

-    > 500 mm2, ale P 1500 mm² na m długości - w przypadku pionowych warstw powietrza,

•    > 500 mm2, ale P1500 mm² na m powierzchni - w przypadku poziomych warstw

powietrza.

Całkowity opór cieplny

Rt=R«⁺Ri+R2+......⁺ Rn⁺Rse

R„, R» - opory przejmowania ciepła na powierzchni wewnętrznej i zewnętrznej Ri.itd. - obi.opory cieplne każdej warstwy

Przenikanie ciepła przez przegrodę

Izolacyjność termiczną przegród złożonych z kilku rodzajów materiałów (a z takimi mamy zwykle do czynienia) określa inny współczynnik — nazywany współczynnikiem przenikania ciepła. Oznaczany jest zwykle literą U ma miano [W/m² K]. im większa jest wartość tego współczynnika, tym gorsza jest izolacyjność cieplna przegrody, tym większy jest przepływ ciepła przez przegrodę.

U=(R,)“

Do wsp. przenikania ciepła należy stosować poprawki z uwagi na:

-    nieszczelności w warstwie izolacji

-    łączniki mechaniczne przebijające warstwę izolacji

-    opady na dach o odwróconym układzie warstw
