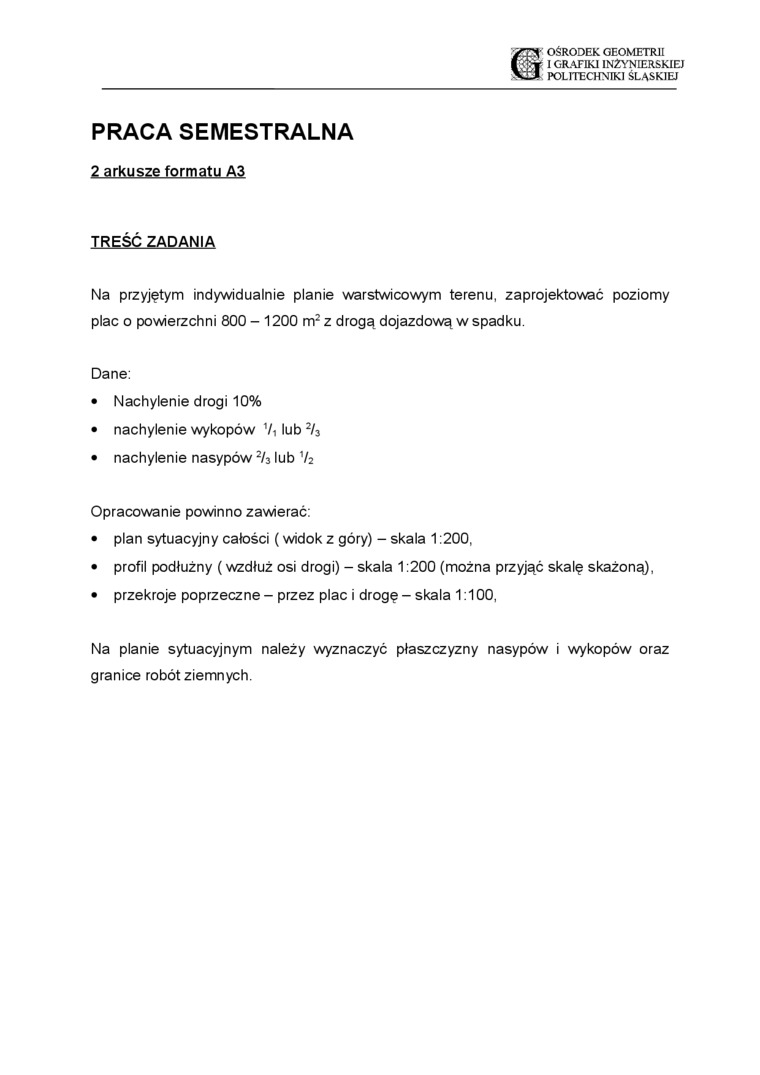

PRACA SEMESTRALNA

2 arkusze formatu A3

TREŚĆ ZADANIA

Na przyjętym indywidualnie planie warstwicowym terenu, zaprojektować poziomy plac o powierzchni 800 - 1200 m² z drogą dojazdową w spadku.

Dane:

•    Nachylenie drogi 10%

•    nachylenie wykopów ¹/i lub %

•    nachylenie nasypów % lub ¹/2

Opracowanie powinno zawierać:

•    plan sytuacyjny całości (widok z góry) - skala 1:200,

•    profil podłużny (wzdłuż osi drogi) - skala 1:200 (można przyjąć skalę skażoną),

•    przekroje poprzeczne - przez plac i drogę - skala 1:100,

Na planie sytuacyjnym należy wyznaczyć płaszczyzny nasypów i wykopów oraz granice robót ziemnych.
