Pomiar twardości sposobem R o c k w e 11 a

Próba ta opisana jest w PN-91/H-04355 Pomiar Twardości metali sposobem Rockwella. Skale A,B,C,D,E,F,G,H.K. Polega on na dwustopniowym wciskaniu wgłębnika siłą wstępną F₀ i siłą główną F, w badaną próbkę. Podstawę określenia twardości Rockwella stanowi pomiar trwałego przyrostu głębokości odcisku od obciążenia F₀ do F,. Wynik odczytuje się w jednostkach twardości HRa (gdzie a - oznaczenie skali, np. HRA, HRH itd.). W metodzie tej stosuje się trzy rodzaje wgłębników:

-    stożek diamentowy o kącie wierzchołkowym 120°,

-    kulkę stalową <J> 1,588 mm,

-    kulkę stalową ó 3,175 mm,

oraz trzy obciążenia całkowite będące sumą siły wstępnej i siły głównej: 588,4 N; 980,7 N oraz 1471 N.

Skojarzenie każdego z trzech wgłębników z każdym z trzech obciążeń daje dziewięć skali (od A do K), stosowanych dla materiałów o różnej twardości, od najtwardszych - skala C, do najmiększych - skala H. W przypadkach, w których ze względu na małą grubość wyrobu nie jest możliwe zastosowanie tych skali, a także tam, gdzie

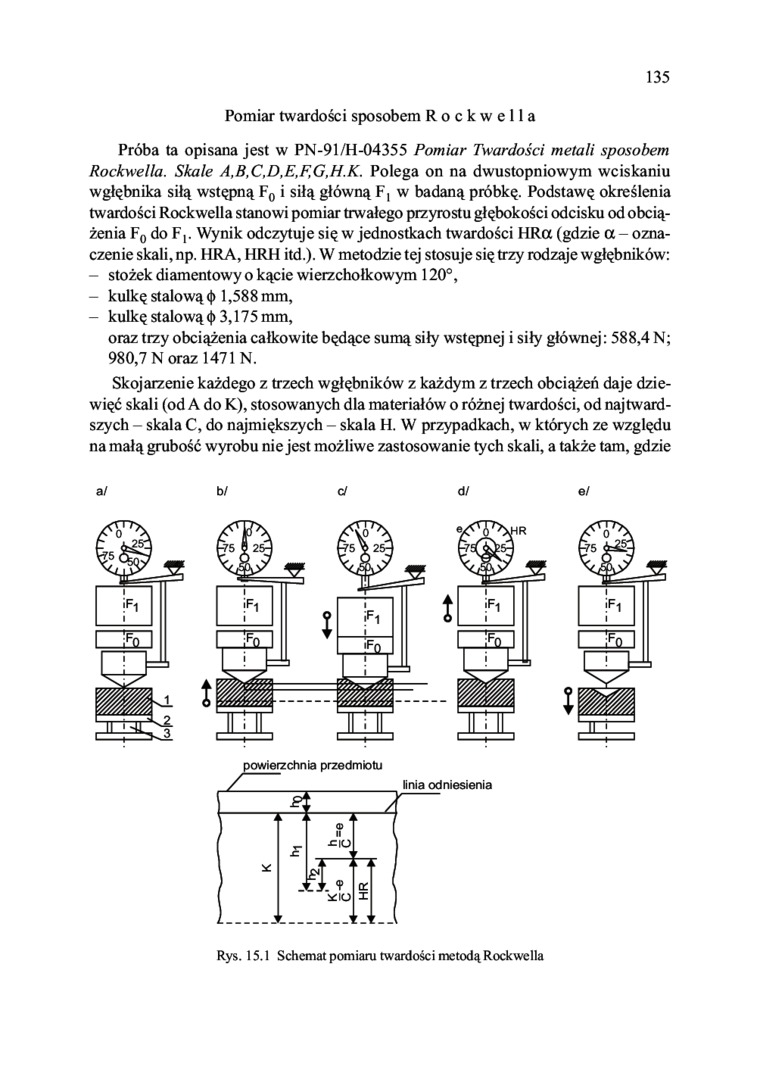

Rys. 15.1 Schemat pomiaru twardości metodą Rockwella
