Pola i prądy w kablu koncentrycznym

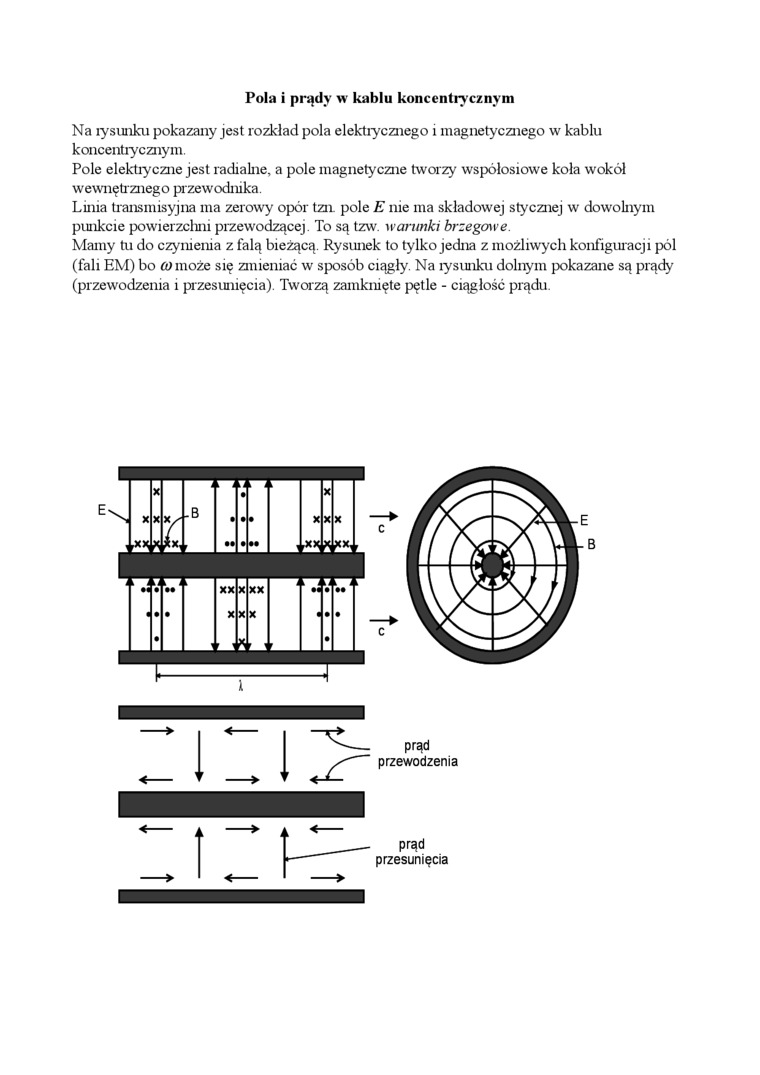

Na iysunku pokazany jest rozkład pola elektrycznego i magnetycznego w kablu koncentrycznym.

Pole elektiyczne jest radialne, a pole magnetyczne tworzy współosiowe kola wokół wewnętrznego przewodnika

Linia transmisyjna ma zerowy opór tzn. pole E nie ma składowej stycznej w dowolnym punkcie powierzchni przewodzącej. To są tzw. warunki brzegowe.

Mamy tu do czynienia z falą bieżącą. Rysunek to tylko jedna z możliwych konfiguracji pól (fali EM) bo w może się zmieniać w sposób ciągły. Na iysunku dolnym pokazane są prądy (przewodzenia i przesunięcia) Tworzą zamknięte pętle - ciągłość prądu.
