prądu wzbudzenia prądnicy. Zależność napięcia na zaciskach prądnicy od prądu wzbudzenia nosi nazwę charakterystyki biegu jałowego prądnicy

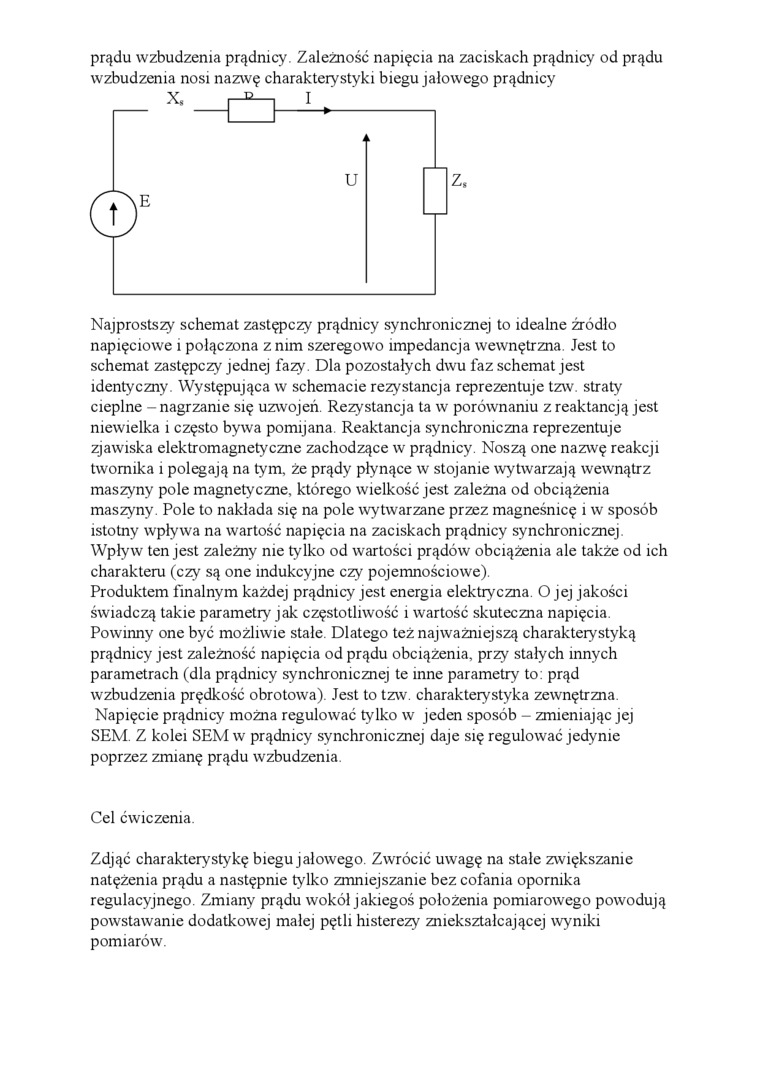

Najprostszy schemat zastępczy prądnicy synchronicznej to idealne źródło napięciowe i połączona z nim szeregowo impedancja wewnętrzna Jest to schemat zastępczy jednej fazy. Dla pozostałych dwu faz schemat jest identyczny Występująca w schemacie rezystancja reprezentuje tzw. straty cieplne - nagrzanie się uzwojeń Rezystancja ta w porównaniu z reaktancją jest niewielka i często bywa pomijana. Reaktancja synchroniczna reprezentuje zjawiska elektromagnetyczne zachodzące w prądnicy. Noszą one nazwę reakcji twomika i polegają na tym, że prądy płynące w stojanie wytwarzają wewnątrz maszyny pole magnetyczne, którego wielkość jest zależna od obciążenia maszyny. Pole to nakłada się na pole wytwarzane przez magneśnicę i w sposób istotny wpływa na wartość napięcia na zaciskach prądnicy synchronicznej Wpływ ten jest zależny nie tylko od wartości prądów obciążenia ale także od ich charakteru (czy są one indukcyjne czy pojemnościowe).

Produktem finalnym każdej prądnicy jest energia elektryczna O jej jakości świadczą takie parametry' jak częstotliwość i wartość skuteczna napięcia. Powinny one być możliwie stale Dlatego też najważniejszą charakterystyką prądnicy jest zależność napięcia od prądu obciążenia, przy stałych innych parametrach (dla prądnicy synchronicznej te inne parametry to: prąd wzbudzenia prędkość obrotowa). Jest to tzw charakterystyka zewnętrzna Napięcie prądnicy można regulować tylko w jeden sposób - zmieniając jej SEM. Z kolei SEM w prądnicy synchronicznej daje się regulować jedynie poprzez zmianę prądu wzbudzenia

Cel ćwiczenia

Zdjąć charakterystykę biegu jałowego. Zwrócić uwagę na stale zwiększanie natężenia prądu a następnie tylko zmniejszanie bez cofania opornika regulacyjnego. Zmiany prądu wokół jakiegoś położenia pomiarowego powodują powstawanie dodatkowej malej pętli histerezy zniekształcającej wyniki pomiarów.
