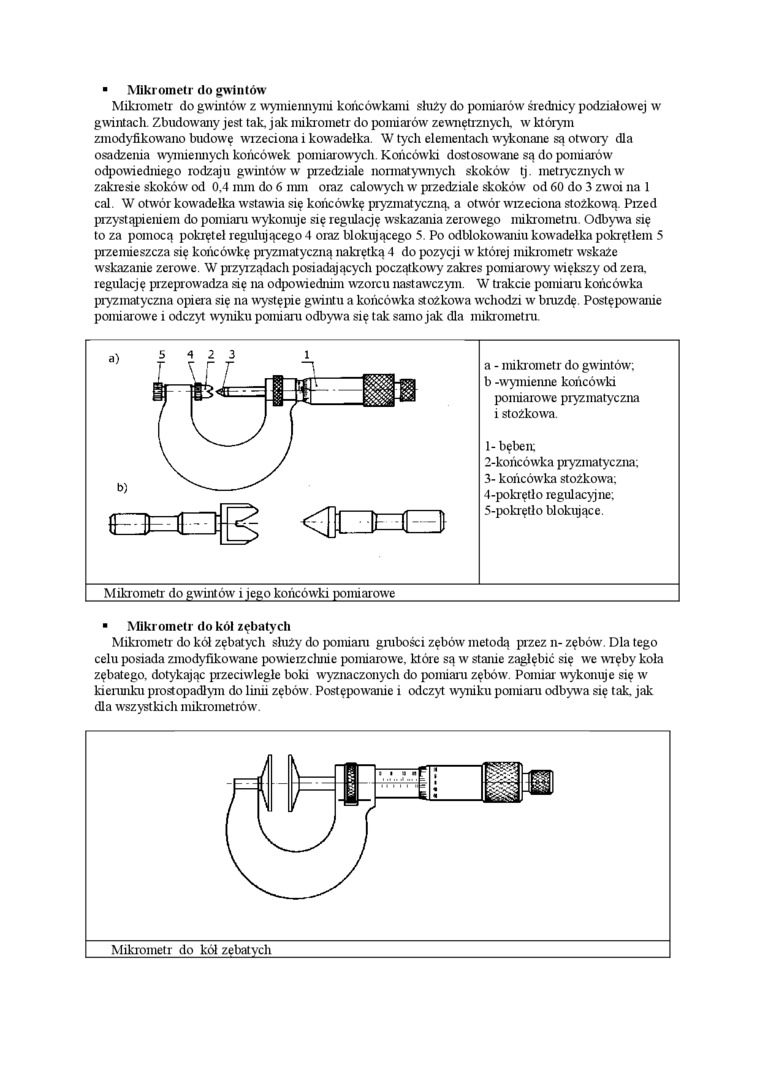

■ Mikrometr do gwintów

Mikrometr do gwintów z wymiennymi końcówkami służy do pomiarów średnicy podziałowej w gwintach. Zbudowany jest tak, jak mikrometr do pomiarów zewnętrznych, w którym zmodyfikowano budowę wrzeciona i kowadełka. W tych elementach wykonane są otwory dla osadzenia wymiennych końcówek pomiarowych. Końcówki dostosowane są do pomiarów odpowiedniego rodzaju gwintów'w przedziale normatywnych skoków tj. metrycznych w zaluesie skoków’ od 0,4 mm do 6 mm oraz calowych w^r przedziale skoków od 60 do 3 zw^roi na 1 cal. W otwór kowadełka wstawia się końcówkę pryzmatyczną, a otwór wrzeciona stożkową. Pized przystąpieniem do pomiaru wykonuje się regulację wskazania zerowego mikrometru. Odbywa się to za pomocą pokręteł regulującego 4 oraz blokującego 5. Po odblokowali kowadełka pokrętłem 5 przemieszcza się końcówkę pryzmatyczną nakrętką 4 do pozycji w której mikrometr wskaże wskazanie zerowe. W przyrządach posiadających początkowy zakres pomiarowy większy od zera, regulację przeprowadza się na odpowiednim wzorcu nastawczym. W trakcie pomiaru końcówka pryzmatyczna opiera się na występie gwintu a końcówka stożkowa wchodzi w bruzdę. Postępowanie pomiarowa i odczyt wyniku pomiaru odbywa się tak samo jak dla mikrometru.

a - mikrometr do gwintów; b -wynueiuie końcówki pomiarowe pryzmatyczna i stożkowa.

1-    bęben;

2- końcówka pryzmatyczna;

3-    końcówka stożkowa;

4- pokrętło regulacyjne;

5- pokrętlo blokujące.

Mikrometr do gwintów' i jego końcówki pomiarowe

■ Mikrometr do kół zębatych

Mikrometr do kół zębatych służy do pomiaru grubości zębów' metodą przez n- zębów. Dla tego celu posiada zmodyfikowane powieizcluiie pomiarowe, które są w stanie zagłębić się we wręby koła zębatego, dotykając przeciwległe boki wyznaczonych do pomiaru zębów. Pomiar wykonuje się w kierunku prostopadłym do linii zębów. Postępowanie i odczyt wyniku pomiaru odbywa się tak. jak dla wszystkich mikrometrów'.

Mikrometr do kół zębatych
