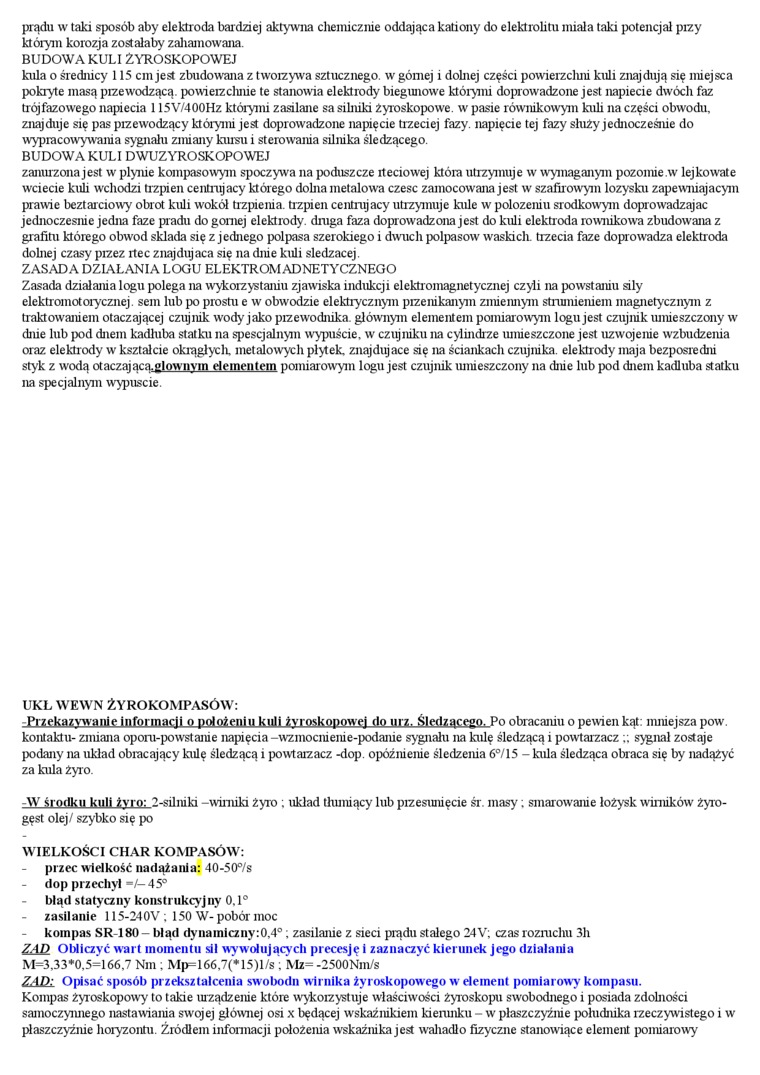

prądu w taki sposób aby elektroda bardziej aktywna chemicznie oddająca kationy do elektrolitu miała taki potencjał pizy którym korozja zostałaby zahamowana.

BUDOWA KULI ŻYROSKOPOWEJ

kula o średnicy 115 cm jest zbudowana z tworzywa sztucznego, w górnej i dolnej części powierzcluii kuli znajdują się miejsca pokryte masą przewodzącą, powierzcluiie te stanowią elektrody biegunowe którymi doprowadzone jest napięcie dwóch faz trójfazowego napięcia 115V/400Hz którymi zasilane sa silniki żyroskopowe, w pasie równikowym kuli na części obwodu, znajduje się pas pizewodzący którymi jest doprowadzone napięcie trzeciej fazy. napięcie tej fazy służy jednocześnie do wypracowywania sygnału zmiany kursu i sterowania silnika śledzącego.

BUDOWA KULI DWUZYROSKOPOWEJ

zanurzona jest w płynie kompasowym spoczywa na poduszcze rtęciowej która utrzymuje w wymaganym pozornie w lejkowate wciecie kuli wchodzi trzpień centrujący którego dolna metalowa czesc zamocowana jest w szafirowym łożysku zapewniającym prawie beztarciowy obrot kuli wokół trzpienia, trzpień centrujący utrzymuje kule w położeniu środkowym doprowadzając jednoczesrue jedna fazę prądu do górnej elektrody, druga faza doprowadzona jest do kuli elektroda równikowa zbudowana z grafitu którego obwod składa się z jednego polpasa szerokiego i dwuch polpasow w^raskich. trzecia fazę doprowadza elektroda dolnej czasy pizez rtec znajdująca sie na dnie kuli siedzącej.

ZASADA DZIAŁANIA LOGU ELEKTRON! ADNETYCZNEGO

Zasada działalna logu polega na wykorzystaniu zjawiska indukcji elektromagnetycznej czyli na powstaniu siły elektromotorycznej, sem lub po prostu e w obwodzie elektrycznym przenikanym zmiennym strumieniem magnetycznym z traktowaniem otaczającej czujnik wody jako pizewodnika głównym elementem pomiarowym logu jest czujnik umieszczony w dnie lub pod dnem kadłuba statku na spescjalnym wypuście, w czujniku na cylindrze umieszczone jest uzw ojenie wzbudzenia oraz elektrody w kształcie okiągłycli, metalowych płytek, znajdujące się na ściankach czujnika, elektrody maja bezpośredni styk z w^rodą otaczajaca-glownym elementem pomiarowym logu jest czujnik umieszczony na dnie lub pod dnem kadłuba statku na specjalnym wypuście.

UKL WEWN ŻYROKOMPASÓW:

Przekazywanie informacji o położeniu kuli żyroskopowej do urz. Siedzącego. Po obracaniu o pewien kąt nuiiejsza pow. kontaktu- zmiana oporu-powstanie napięcia -wzmocnienie-podanie sygnału na kulę śledzącą i powtarzacz sygnał zostaje podany na układ obracający kulę śledzącą i powtarzacz -dop. opóźnienie śledzenia 6°/15 - kula śledząca obraca się by nadążyć za kula żyro.

-W środku kuli żyro: 2-silniki -wirniki żyro ; układ tłumiący lub przesunięcie śr. masy; smarowanie łożysk wirników żyro-gęst olej/ szybko się po

WIELKOŚCI CHAR KOMPASÓW: przeć wielkość nadążania: 40-50°/s dop przechyl -/- 45° błąd statyczny konstrukcyjny 0.1° zasilanie 115-240V ; 150 W-pobór moc

kompas SR-180 - błąd dynamiczny:0,4°; zasilanie z sieci prądu stałego 24V; czas rozruchu 3h ZAD Obliczyć wart momentu sil wywołujących precesje i zaznaczyć kierunek jego działania

M=3,33*0,5=166,7 Nin : Mp=166,7(*15)l/s ; Mz= -2500Nm/s

ZAD: 0|)isać sposób przekształcenia swobodn wirnika żyroskopowego w element pomiarowy kompasu.

Kompas żyroskopowy to takie urządzenie które wykorzystuje właściwości żyroskopu swobodnego i posiada zdolności samoczyruiego nastawiania swojej głównej osi x będącej wskaźnikiem kierunku - w płaszczyźnie południka rzeczywistego i w płaszczyźnie horyzontu. Źródłem informacji położenia wskaźnika jest wahadło fizyczne stanowiące element pomiarowy
