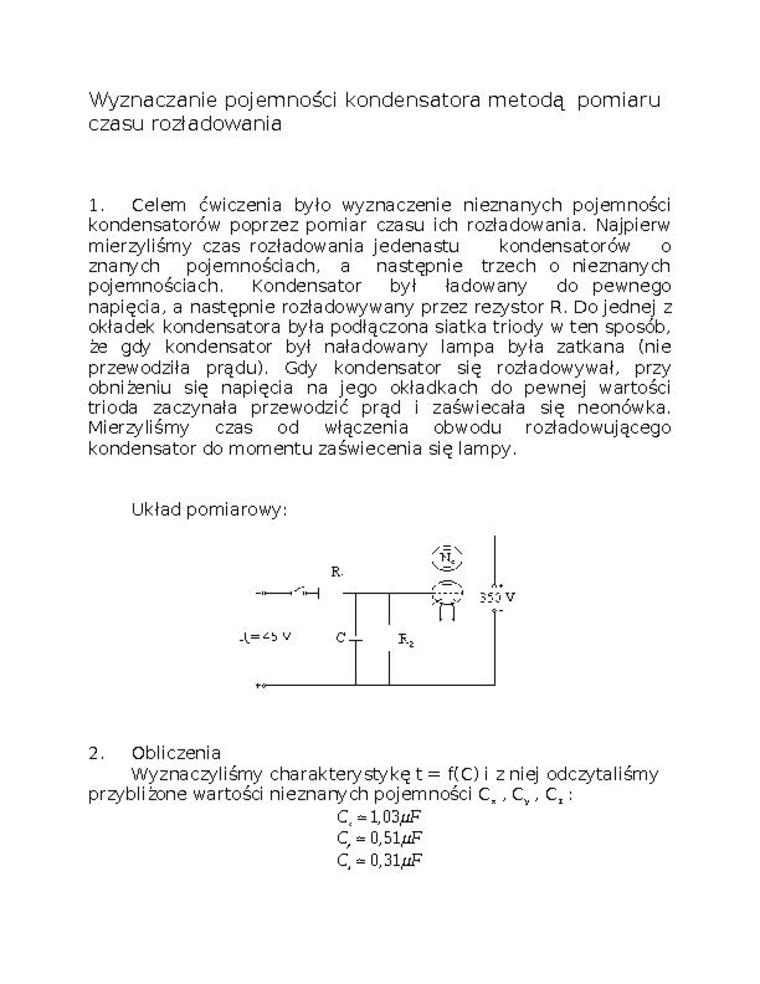

Wyznaczanie pojemności kondensatora metodą pomiaru czasu rozładowania

1. Celem ćwiczenia było wyznaczenie nieznanych pojemności kondensatorów poprzez pomiar czasu ich rozładowania. Najpierw mierzyliśmy czas rozładowania jedenastu kondensatorów o znanych pojemnościach, a następnie trzech o nieznanych pojemnościach. Kondensator był ładowany do pewnego napięcia, a następnie rozładowywany przez rezystor R. Do jednej z okładek kondensatora była podłączona siatka triody w ten sposób, że gćy kondensator był naładowany lampa była zatkana (nie przewodziła prądu). Gdy kondensator się rozładowywał, przy obniżeniu się napięcia na jego okładkach do pewnej wartości trioda zaczynała przewodzić prąd i zaświecała się neonówka. Mierzyliśmy czas od włączenia obwodu rozładowującego kondensator do momentu zaświecenia się lampy.

Układ pomiarowy:

-—' I -1		-r----* -c- TT |
v C-

2. Obliczenia

Wyznaczyliśmy charakterystykę t = f(C)i z niej odczytaliśmy przybliżone wartości nieznanych pojemności C_x, C_v, C_x:

^-1,03^

C, - 0,51/uF C, - 0,31^
