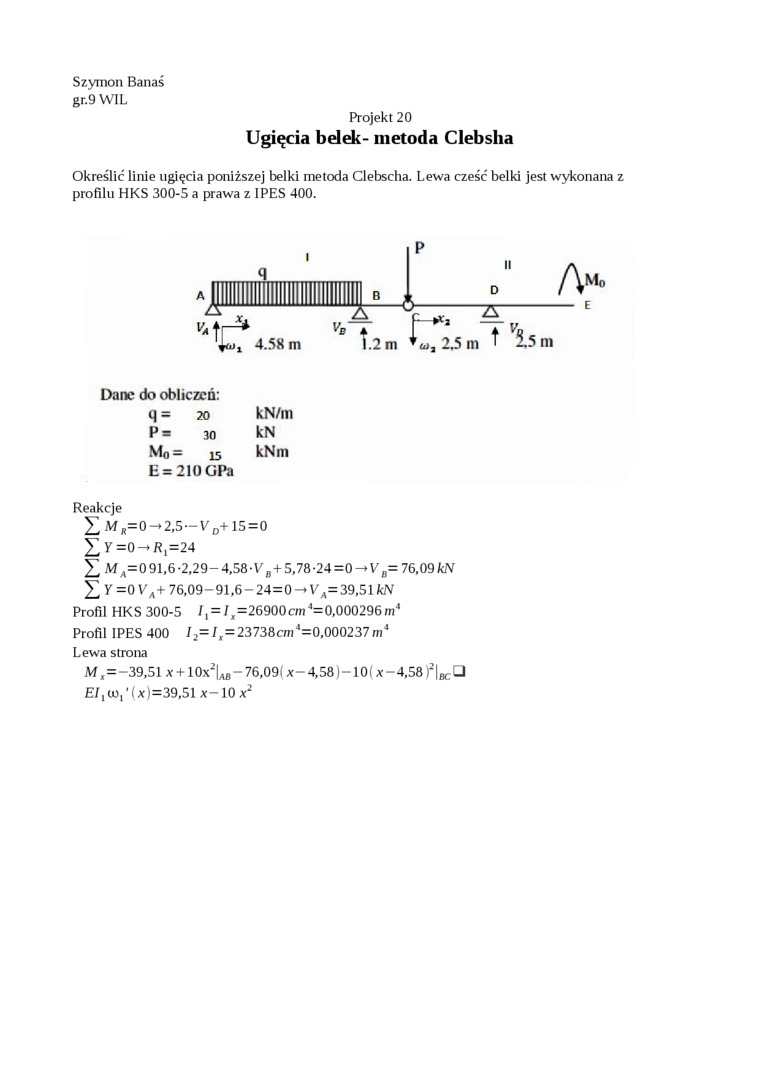

Szymon Banaś gr.9 WIL

Projekt 20

Ugięcia belek- metoda Clebsha

Określić linie ugięcia poniższej belki metoda Clebscha. Lewa cześć belki jest wykonana z profilu HKS 300-5 a prawa z IPES 400.

Dane do obliczeń:

q =    20    kN/m

P=    30    kN

Mo =    15    kNm

E = 210 GPa

Reakcje

£ M _R=0 -»2,5 — V _D+ 15=0 £y=0-»R,=24

£m_a=091,6-2,29-4,58-V_B+5,78-24=0-*V_B= 76,09 kN X y =0 V_A+ 76,09-91,6-24=0-»V_A= 39,51 kN Profil HKS 300-5 /, = /,=26900 cm ⁴= 0,000296 m⁴ Profil IPES 400    /₂= I_x= 23738cm⁴=0,000237m⁴

Lewa strona

M_x=-39,51x + 10x²|_AB-76,09(x-4,58)-10(x-4,58)²|_Bca E/,u),'(x)=39,51 x-10 x²
