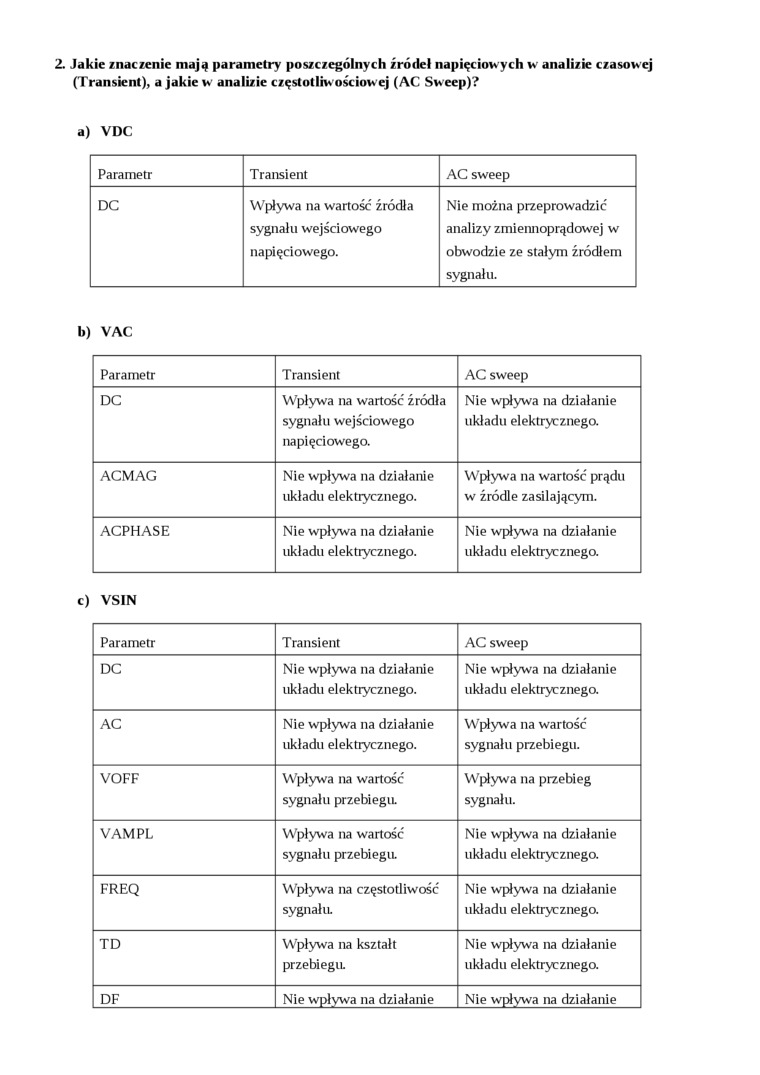

2. Jakie znaczenie mają parametry poszczególnych źródeł napięciowych w analizie czasowej (Transient), a jakie w analizie częstotliwościowej (AC Sweep)?

a) VDC

Parametr	Transient	AC sweep
DC	Wpływa na wartość źródła sygnału wejściowego napięciowego.	Nie można przeprowadzić analizy zmiennoprądowej w obwodzie ze stałym źródłem sygnału.

b) VAC

Parametr	Transient	AC sweep
DC	Wpływa na wartość źródła sygnału wejściowego napięciowego.	Nie wpływa na działanie układu elektrycznego.
ACMAG	Nie wpływa na działanie układu elektrycznego.	Wpływa na wartość prądu w źródle zasilającym.
ACPHASE	Nie wpływa na działanie układu elektrycznego.	Nie wpływa na działanie układu elektrycznego.

c) VSIN

Parametr	Transient	AC sweep
DC	Nie wpływa na działanie układu elektrycznego.	Nie wpływa na działanie układu elektrycznego.
AC	Nie wpływa na działanie układu elektrycznego.	Wpływa na wartość sygnału przebiegu.
VOFF	Wpływa na wartość sygnału przebiega	Wpływa na przebieg sygnału.
VAMPL	Wpływa na wartość sygnału przebiega	Nie wpływa na działanie układu elektrycznego.
FREQ	Wpływa na częstotliwość sygnała	Nie wpływa na działanie układu elektrycznego.
TD	Wpływa na kształt przebiega	Nie wpływa na działanie układu elektrycznego.
DF	Nie wpływa na działanie	Nie wpływa na działanie
