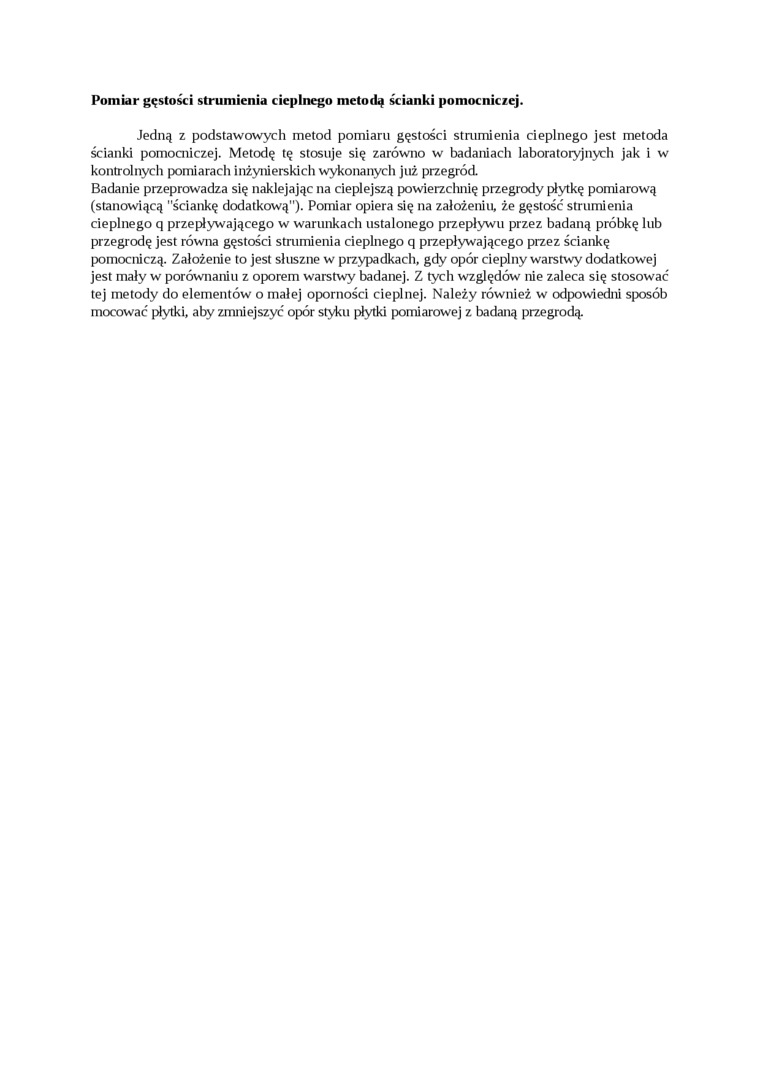

Pomiar gęstości strumienia cieplnego metodę ścianki pomocniczej.

Jedną z podstawowych metod pomiaru gęstości strumienia cieplnego jest metoda ścianki pomocniczej. Metodę tę stosuje się zarówno w badaniach laboratoryjnych jak i w kontrolnych pomiarach inżynierskich wykonanych już przegród.

Badanie przeprowadza się naklejając na cieplejszą powierzclmię przegrody płytkę pomiarową (stanowiącą "ściankę dodatkową"). Pomiar opiera się na założeniu, że gęstość strumienia cieplnego q przepływającego w warunkach ustalonego przepływu przez badaną próbkę lub przegrodę jest równa gęstości strumienia cieplnego q przepływającego przez ściankę pomocniczą. Założenie to jest słuszne w przypadkach, gdy opór cieplny warstwy dodatkowej jest mały w porównaniu z oporem warstwy badanej. Z tych względów nie zaleca się stosować tej metody do elementów o małej oporności cieplnej. Należy również w odpowiedni sposób mocować płytki, aby zmniejszyć opór styku płytki pomiarowej z badaną przegrodą.
