Badanie temperaturowej zalerzności oporu półprzewodnika (termislora)

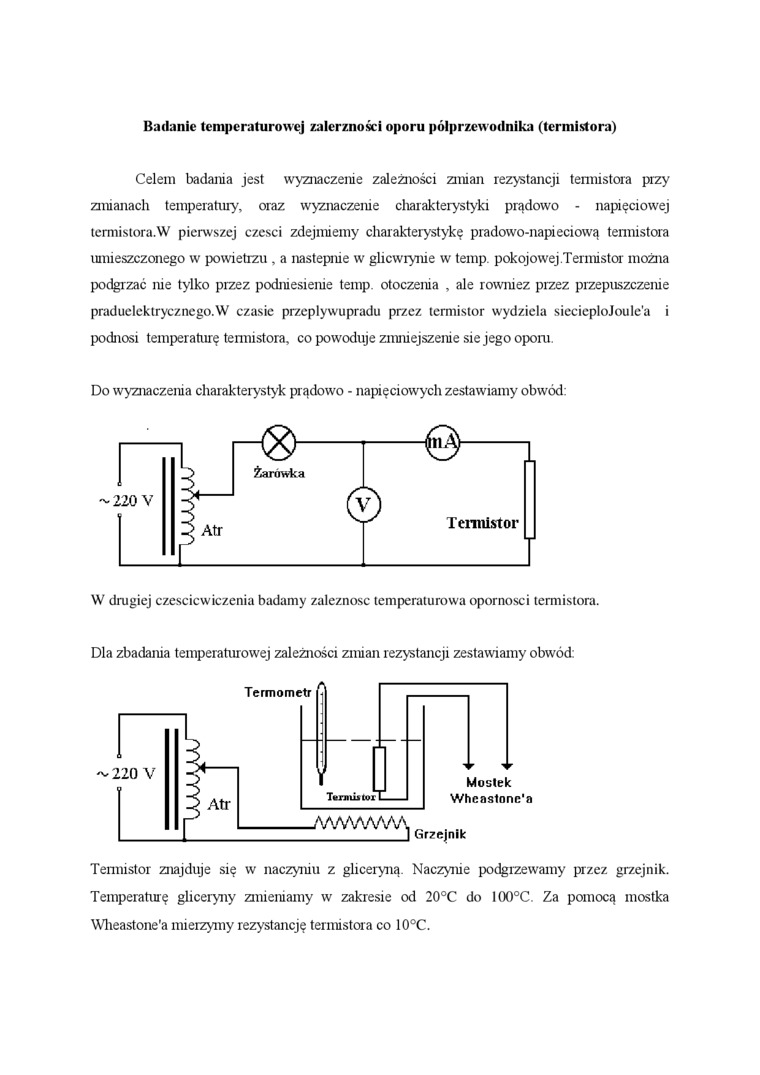

Celem badania jest wyznaczenie zależności zmian rezystancji termistora przy zmianach temperatury, oraz wyznaczenie charakterystyki prądowo - napięciowej termistora.W pierwszej części zdejmiemy charakterystykę pradowo-napieciową tennistora umieszczonego w powietrzu , a następnie w glicwrynie w temp. pokojowej Termistor można podgrzać nie tylko przez podniesienie temp. otoczenia , ale również przez przepuszczenie praduelcktrycznego.W czasie przeplywupradu przez termistor wydziela siecicploJoule’a i podnosi temperaturę tennistora, co powoduje zmniejszenie sie jego oporu.

Do wyznaczenia charakterystyk prądowo - napięciowych zestawiamy obwód:

W drugiej czescicwiczenia badamy zaleznosc temperaturowa oporności termistora. Dla zbadania temperaturowej zależności zmian rezystancji zestawiamy obwód:

Termistor znajduje się w naczyniu z gliceryną. Naczynie podgrzewamy przez grzejnik. Temperaturę gliceryny zmieniamy w zakresie od 20°C do 100°C. Za pomocą mostka Wheastone'a mierzymy rezystancję termistora co 10°C.
