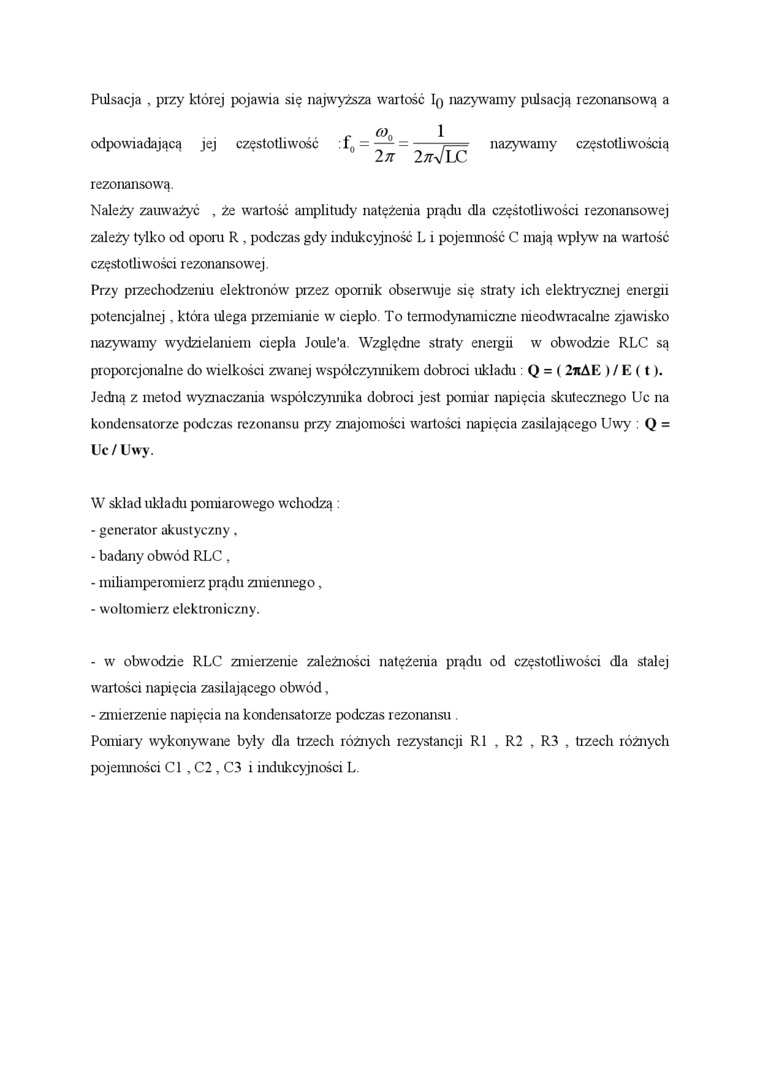

Pulsacja , przy której pojawia się najwyższa wartość Iq nazywamy pnlsacją rezonansową a

odpowiadającą jej częstotliwość : f₀ = —- =-j= nazywamy częstotliwością

2n 2WLC

rezonansową.

Należy zauważyć , że wartość amplitudy natężenia prądu dla częśtotliwości rezonansowej zależy tylko od oporu R , podczas gdy indukcyjność L i pojemność C mają wpływ na wartość częstotliwości rezonansowej.

Przy przechodzeniu elektronów przez opornik obserwuje się straty ich elektrycznej energii potencjalnej, która ulega przemianie w ciepło. To termodynamiczne nieodwracalne zjawisko nazywamy wydzielaniem ciepła Joule'a. Względne straty energii w obwodzie RLC są proporcjonalne do wielkości zwanej współczynnikem dobroci układu Q = ( 2*AK ) / E ( t ). Jedną z metod wyznaczania w'spólczymiika dobroci jest pomiar napięcia skutecznego Uc na kondensatorze podczas rezonansu przy znajomości wartości napięcia zasilającego Uwy Q = Uc/Uwy.

W skład układu pomiarowego wehodzą :

-    generator akustyczny,

-    badany obwód RLC ,

-    miliamperomierz prądu zmieimego,

-    woltomierz elektroniczny.

-    w obwodzie RLC zmierzenie zależności natężenia prądu od częstotliwości dla stałej wartości napięcia zasilającego obwód,

-    zmierzenie napięcia na kondensatorze podczas rezonansu .

Pomiary wykonywane były dla trzech różnych rezystancji R1 , R2 , R3 , trzech różnych pojemności Cl , C2, C3 i indukcyjności L.
