Część 1

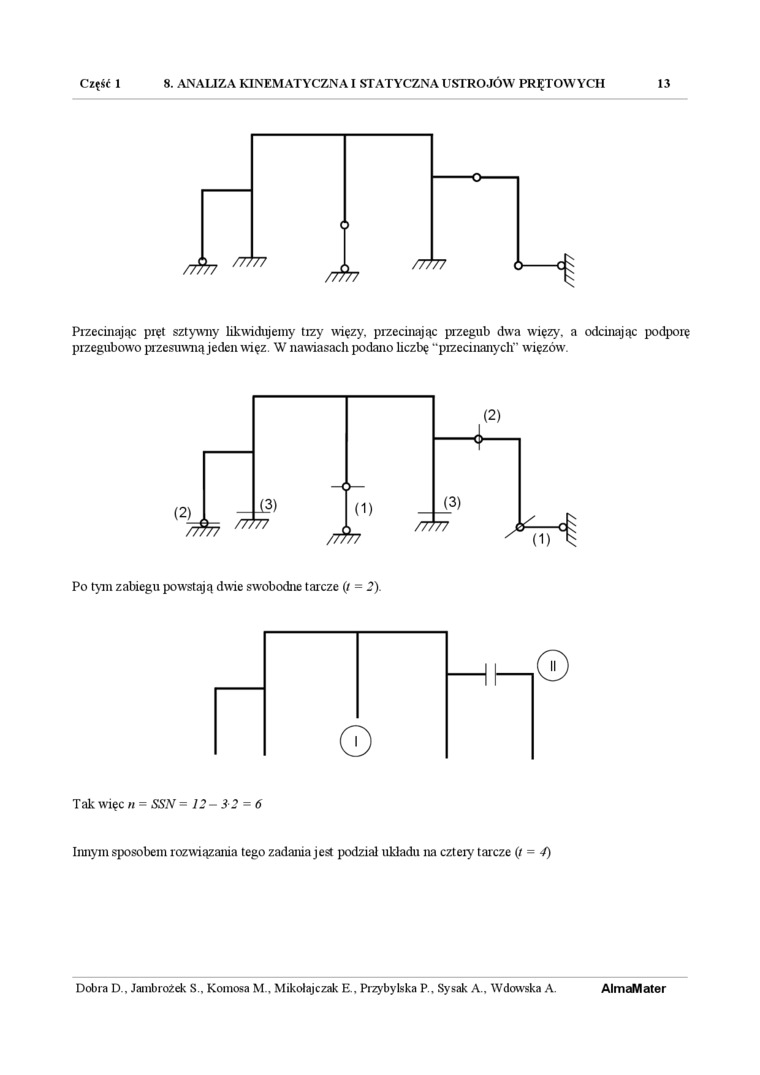

8. ANALIZA KINEMATYCZNA I STATYCZNA USTROJÓW PRĘTOWYCH

13

Przecinając pręt sztywny likwidujemy trzy więzy, przecinając przegub dwa więzy, a odcinając podporę przegubowo przesuwną jeden więź. W nawiasach podano liczbę "przecinanych" więzów.

Po tym zabiegu powstają dwie swobodne tarcze (/ = 2).

Tak więc n = SSN= 12-32 = 6

Innym sposobem rozwiązania tego zadania jest podział układu na cztery tarcze (/ = 4)

AlmaMater

Dobra D., Jambrożek S., Komosa M., Mikołajczak E., Przybylska P., Sysak A.. Wdowska A.
