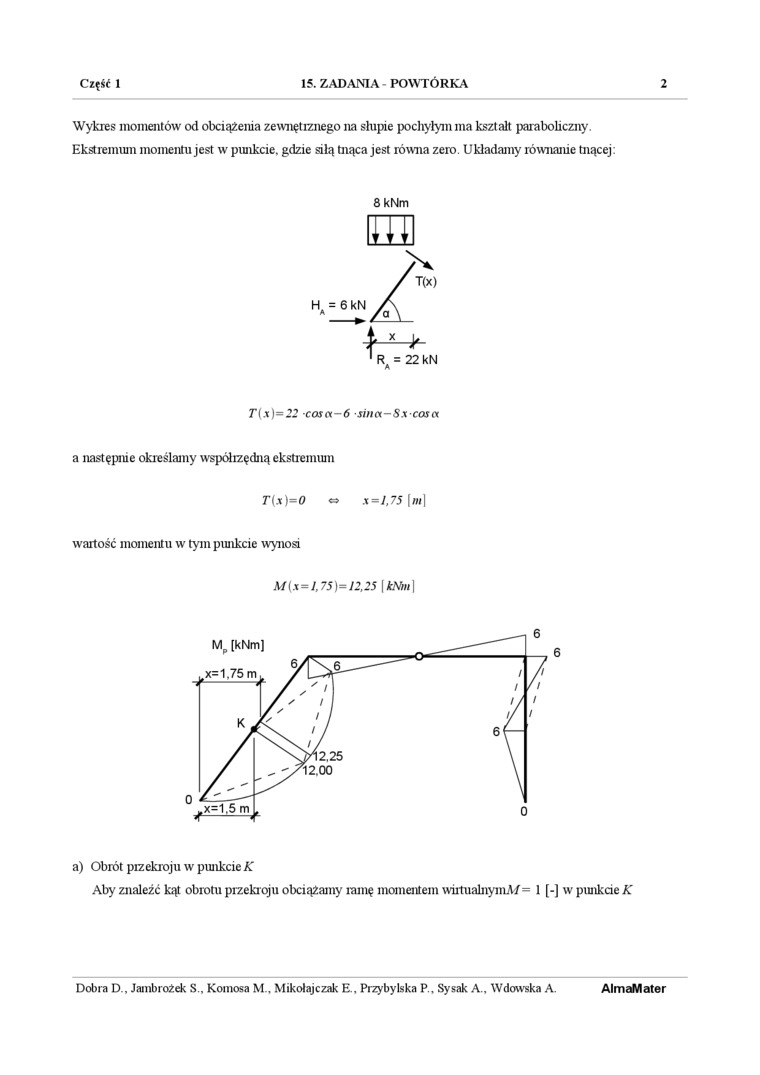

Część 1 15. ZADANIA POWTÓRKA 2
Wykres momentów od obciążenia zewnętrznego na słupie pochyłym ma kształt paraboliczny. Ekstremum momentu jest w punkcie, gdzie siłą tnąca jest równa zero. Układamy równanie tnącej:
Część 1 15. ZADANIA POWTÓRKA 2
8 kNm
T(.x)=22 casot-6 sina-Sx cos a a następnie określamy współrzędną ekstremum
T(jt)=0 « *=/,75 [m|
wartość momentu w tym punkcie wynosi
M(x=1,75)= 12,25 \kNm\
6
a) Obrót przekroju w punkcie K
Aby znaleźć kąt obrotu przekr oju obciążamy mitrę momentem wirtualnymA/ = 1 [-] w prurkde K
AlmaMater
Dobra D.. Jambrożek S.. Komosa M.. Mikołajczak E.. Przybylska P., Sysak A.. Wdowska A.
