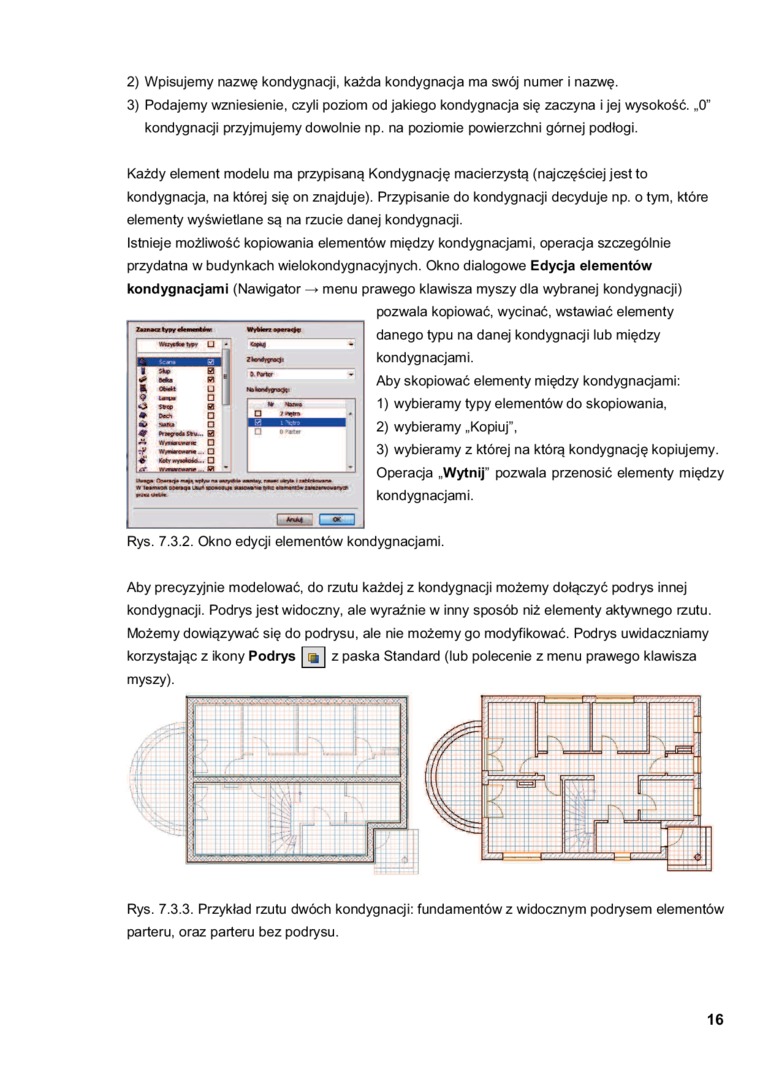

2)    Wpisujemy nazwę kondygnacji, każda kondygnacja ma swój numer i nazwę.

3)    Podajemy wzniesienie, czyli poziom od jakiego kondygnacja się zaczyna i jej wysokość. „0" kondygnacji przyjmujemy dowolnie np. na poziomie powierzchni górnej podłogi.

Każdy element modelu ma przypisaną Kondygnację macierzystą (najczęściej jest to kondygnacja, na której się on znajduje). Przypisanie do kondygnacji decyduje np. o tym, które elementy wyświetlane są na rzucie danej kondygnacji.

Istnieje możliwość kopiowania elementów między kondygnacjami, operacja szczególnie przydatna w budynkach wielokondygnacyjnych. Okno dialogowe Edycja elementów kondygnacjami (Nawigator • menu prawego klawisza myszy dla wybranej kondygnacji)

Rys. 7.3.2. Okno edycji elementów kondygnacjami.

pozwala kopiować, wycinać, wstawiać elementy danego typu na danej kondygnacji lub między kondygnacjami.

Aby skopiować elementy między kondygnacjami:

1)    wybieramy typy elementów do skopiowania,

2)    wybieramy „Kopiuj",

3)    wybieramy z której na którą kondygnację kopiujemy. Operacja „Wytnij" pozwala przenosić elementy między kondygnacjami.

Aby precyzyjnie modelować, do rzutu każdej z kondygnacji możemy dołączyć podrys innej kondygnacji. Podrys jest widoczny, ale wyraźnie w inny sposób niż elementy aktywnego rzutu. Możemy dowiązywać się do podrysu, ale nie możemy go modyfikować. Podrys uwidaczniamy korzystając z ikony Podrys [a] z paska Standard (lub polecenie z menu prawego klawisza myszy).

Rys. 7.3.3. Przykład rzutu dwóch kondygnacji: fundamentów z widocznym podrysem elementów parteru, oraz parteru bez podrysu.
