• Okna i drzwi (narzędzie -> Okno, Drzwi)

Aby precyzyjnie określić parametry okna, po wybraniu narzędzia Okno wybieramy Okno

ustawień narzędzia. Następnie:

1: wybieramy typ okna korzystając z widoku folderów i wyświetlonych przykładów,

2: ustalamy wymiary okna i usytuowanie w ścianie,

3: wybieramy rodzaj podglądu,

4: wybieramy sposób usytuowania w ścianie - głębokość osadzenia okna (odległość od zewnętrznej powierzchni ściany),

5: określamy punkt wstawienia, czyli punkt za który „chwycimy” wstawiane okno,

6: określamy parametry, a wśród nich uwzględnianie parapetów oraz materiały poszczególnych elementów okna,

7: w zakładce Znacznik wymiarowania możemy wybrać: „Bez znacznika"

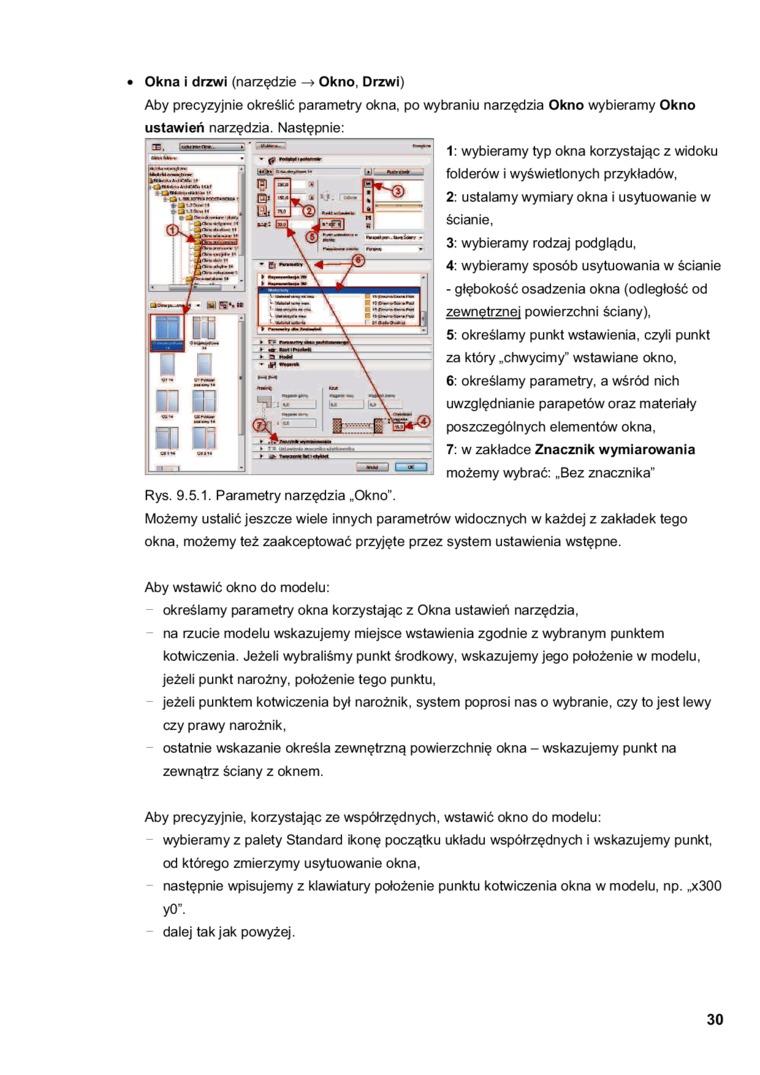

Rys. 9.5.1. Parametry narzędzia „Okno”.

Możemy ustalić jeszcze wiele innych parametrów widocznych w każdej z zakładek tego okna, możemy też zaakceptować przyjęte przez system ustawienia wstępne.

Aby wstawić okno do modelu:

określamy parametry okna korzystając z Okna ustawień narzędzia, na rzucie modelu wskazujemy miejsce wstawienia zgodnie z wybranym punktem kotwiczenia. Jeżeli wybraliśmy punkt środkowy, wskazujemy jego położenie w modelu, jeżeli punkt narożny, położenie tego punktu,

jeżeli punktem kotwiczenia był narożnik, system poprosi nas o wybranie, czy to jest lewy czy prawy narożnik,

ostatnie wskazanie określa zewnętrzną powierzchnię okna - wskazujemy punkt na zewnątrz ściany z oknem.

Aby precyzyjnie, korzystając ze współrzędnych, wstawić okno do modelu:

wybieramy z palety Standard ikonę początku układu współrzędnych i wskazujemy punkt, od którego zmierzymy usytuowanie okna,

następnie wpisujemy z klawiatury położenie punktu kotwiczenia okna w modelu, np. „x300 yO”.

dalej tak jak powyżej.
