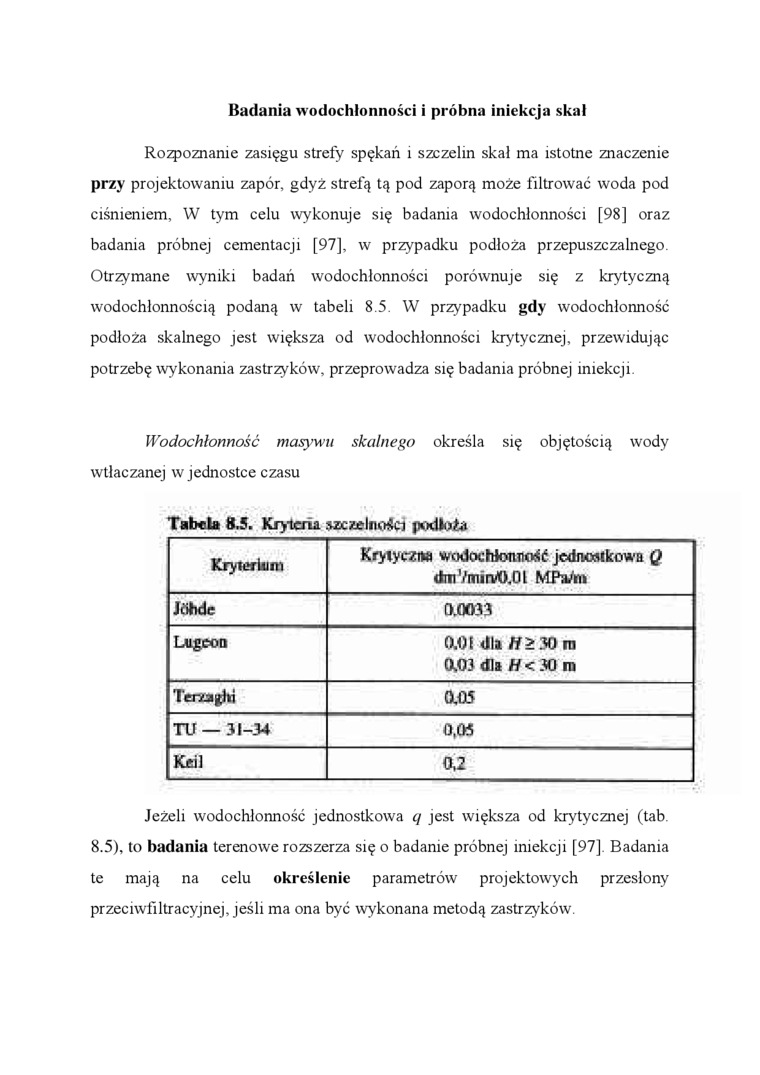

Badania wodochlonności i próbna iniekcja skal

Rozpoznanie zasięgu strefy spękań i szczelin skal ma istotne znaczenie przy projektowaniu zapór, gdyż strefą tą pod zaporą może filtrować woda pod ciśnieniem, W tym celu wykonuje się badania wodochlonności [98] oraz badania próbnej cementacji [97], w przypadku podłoża przepuszczalnego Otrzymane wyniki badań wodochlonności porównuje się z krytyczną wodochlonnością podaną w tabeli 8,5. W przypadku gdy wodochlonność podłoża skalnego jest większa od wodochlonności krytycznej, przewidując potrzebę wykonania zastrzyków, przeprowadza się badania próbnej iniekcji

Wodochlonność masywu skalnego określa się objętością wody wtłaczanej w jednostce czasu

Tabela 8.5. Kryteria szczelność) podłoża

KryterUmi	Krytyczna wodochtonność jednostkowa Q tW/min/O.Ol MPa/m
Jóbde	0.0033
Lugeon	0.0! dla 30 ni 0.03 dla 30 m
Tertaghi	0,05
TU — 31-34	0,05
Kej]	0,2

Jeżeli wodochlonność jednostkowa q jest większa od krytycznej (tab 8.5), to badania terenowe rozszerza się o badanie próbnej iniekcji [97] Badania te mają na celu określenie parametrów projektowych przesłony przeciwfiltracyjnej, jeśli ma ona być wykonana metodą zastrzyków
