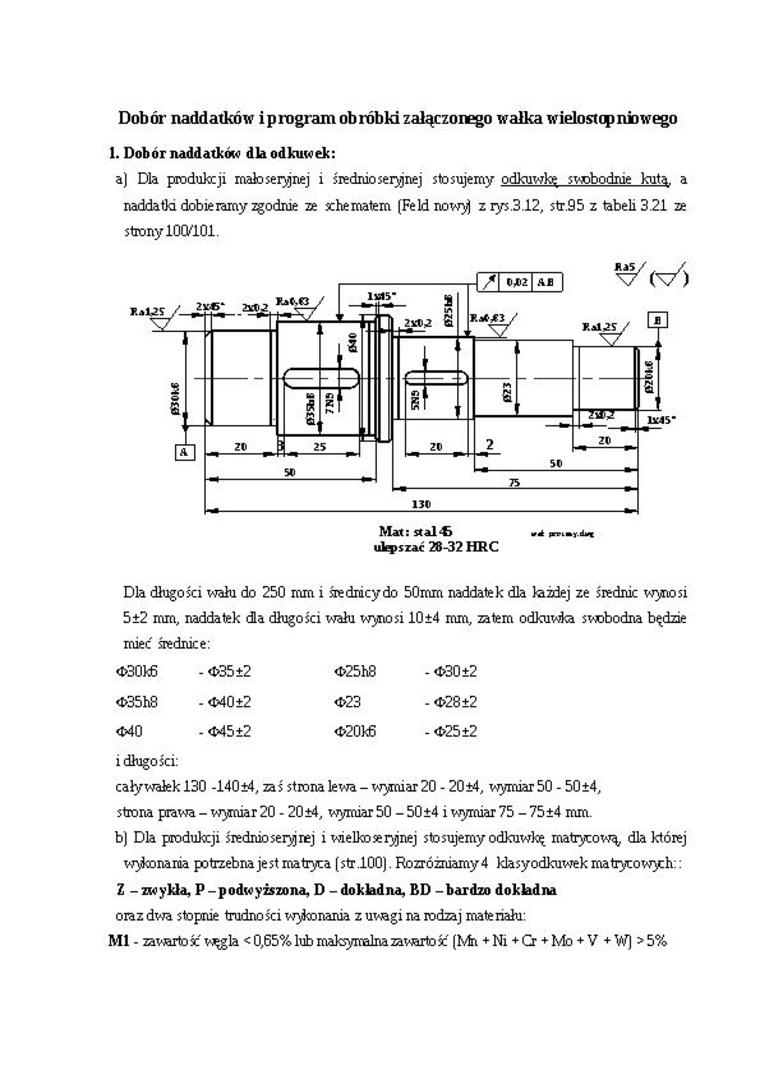

Dobór naddatków i program obróbki załączonego wałka wielostopniowego

1. Dobór naddatków dla odkuwek:

a) Dla produkcji mało seryjnej i średnio seryjnej stosujemy odkuwke swobodnie kuta, a naddatki dobieramy godnie ze schematem (Feld now^ z rys.3.12, str.95 z tabeli 3.21 ze strony 100/101.

Dla długości wału do 250 mm i średnicydo 50mm naddatek dla lazdej ze średnic wynosi 5±2 mm, naddatek dla długości wału wynosi 10±4 mm, zatem odkuwka swobodna będzie mieć średnice:

<&30k6	-<fc35±2	<t>25h8	- <t>30±2
<t>35h8	- <t>40±2	<t>23	- <t>28±2
<X>40	- <t>45±2	<t>20k6	- d>25±2
i długości:

cały wałek 130 -140 ±4, zaś strona lewa - wymiar 20 - 20 ±4, wymiar 50 - 50 ±4, strona prawa - wymiar 20 - 20 ±4, wymiar 50 - 50±4 i wymiar 75 - 75 ±4 mm. b) Dla produkcji średnio seryj rej i wielko seryjnej stosujemy odkuwkę matrycową, dla której wykonania potrzebna je st matryca (str .100). Rozróżniamy 4 klasy odkuwek matrycowych:: Z - zwykła, P-podwyższona, D - dokładna, BD -bardzo dokładna oraz dwa stopnie trudności wykonania z uwagi na rodzaj materiału:

Ml - zawartość wągla < 0,65% lub maksyrralnazawartość (Mn + Ni + Cr + Mo + V + W) > 5%
