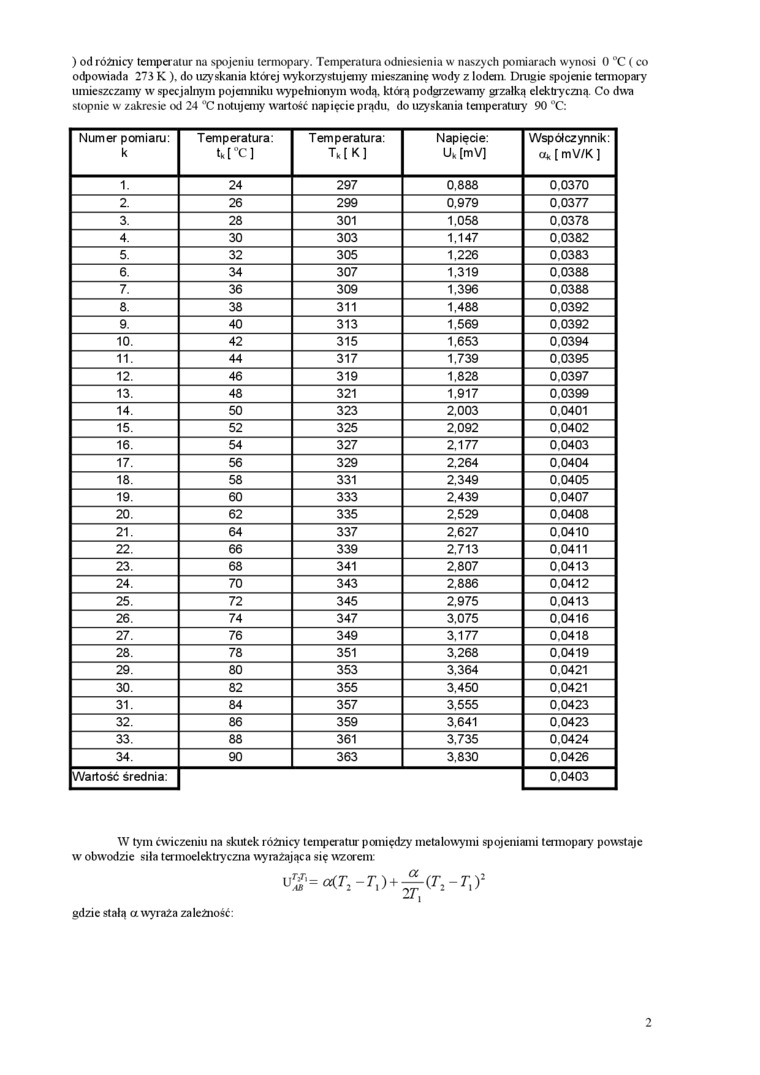

) od różnicy temperatur na spojeniu (crmopary. Temperatura odniesienia w naszych pomiarach wynosi 0 °C (co odpowiada 273 K ). do uzyskania której wykorzystujemy mieszaninę wody z lodem Drugie spojenie termopary umieszczamy w specjalnym pojemniku wypełnionym wodą. którą podgrzewamy grzałką elektryczną Co dwa stopnic w zakresie od 24 °C notujemy wartość napięcie prądu, do uzyskania temperatury 90 °C:

Numer pomiaru: k	Temperatura: tk[°C]	Temperatura: Tk[K]	Napięcie: UK [mV]	Współczynnik: o* [ mV/K ]
1.	24	297	0.888	0.0370
2.	26	299	0,979	0.0377
3.	28	301	1.058	0.0378
4.	30	303	1.147	0.0382
5.	32	305	1,226	0.0383
6.	34	307	1.319	0.0388
7.	36	309	1.396	0.0388
8.	38	311	1.488	0,0392
9.	40	313	1.569	0.0392
10.	42	315	1.653	0.0394
11.	44	317	1.739	0.0395
12.	46	319	1.828	0.0397
13.	48	321	1.917	0.0399
14.	50	323	2.003	0.0401
15.	52	325	2.092	0.0402
16.	54	327	2,177	0.0403
17.	56	329	2.264	0.0404
18.	58	331	2,349	0.0405
19.	60	333	2,439	0.0407
20.	62	335	2.529	0.0408
21.	64	337	2.627	0.0410
22.	66	339	2.713	0.0411
23.	68	341	2.807	0.0413
24.	70	343	2.886	0.0412
25.	72	345	2.975	0.0413
26.	74	347	3.075	0.0416
27.	76	349	3.177	0.0418
28.	78	351	3.268	0.0419
29.	80	353	3.364	0.0421
30.	82	355	3.450	0.0421
31.	84	357	3.555	0.0423
32.	86	359	3,641	0.0423
33.	88	361	3.735	0.0424
34.	90	363	3,830	0.0426
Wartość średnia:				0.0403

W tym ćwiczeniu na skutek różnicy' temperatur pomiędzy metalowymi spojeniami termopary powstaje w obwodzie siła termoelektryczna wyrażająca się wzorem:

u!?= <*t₂ -t,)+-£-(r₂ - t_x f

—* i

gdzie stałą a wyraża zależność:

2
