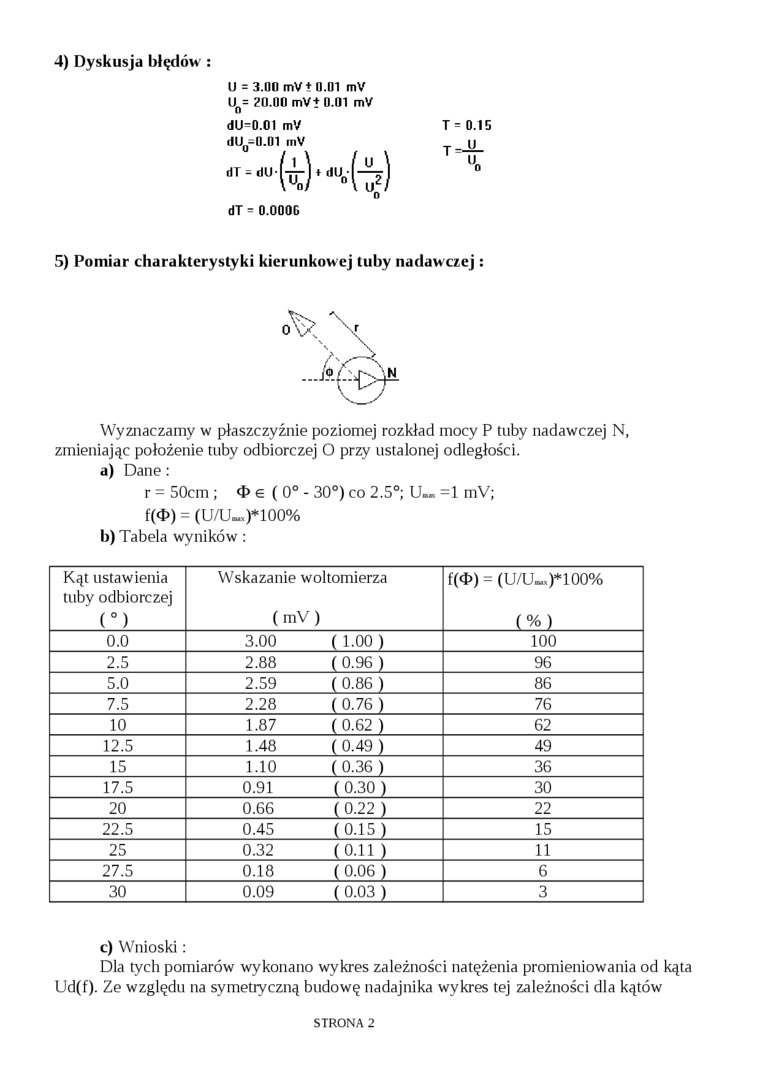

4) Dyskusja błędów :

U = 3.00 mVt 0.01 mV

U = 20.00 mV+ 0.01 mV o

T= 0.15

dU-0.01 mV dU_o-0.01 mV

O

dT = 0.000G

5) Pomiar charakterystyki kierunkowej tuby nadawczej :

Wyznaczamy w płaszczyźnie poziomej rozkład mocy P tuby nadawczej N, zmieniając położenie tuby odbiorczej O przy ustalonej odległości.

a)    Dane:

r = 50cm ;    <ł> e ( 0° - 30°) co 2.5°; U~ =1 mV;

f(4>) = (U/U-,)* 100%

b)    Tabela wyników :

Kąt ustawienia tuby odbiorczej ’ (°)	Wskazanie woltomierza (mV)		f(<l>) = (U/LU)*100% (%)
0.0	3.00	( 1.00 )	100
2.5	2.88	( 0.96 )	96
5.0	2.59	( 0.86 )	86
7.5	2.28	( 0.76 )	76
10	1.87	( 0.62 )	62
12.5	1.48	( 0.49 )	49
15	1.10	( 0.36 )	36
17.5	0.91	( 0.30 )	30
20	0.66	( 0.22 )	22
22.5	0.45	(0.15)	15
25	0.32	(0.11 )	11
27.5	0.18	( 0.06 )	6
30	0.09	( 0.03 )	3

c) Wnioski :

Dla tych pomiarów wykonano wykres zależności natężenia promieniowania od kąta Ud(f). Ze względu na symetryczną budowę nadajnika wykres tej zależności dla kątów

STRONA 2
