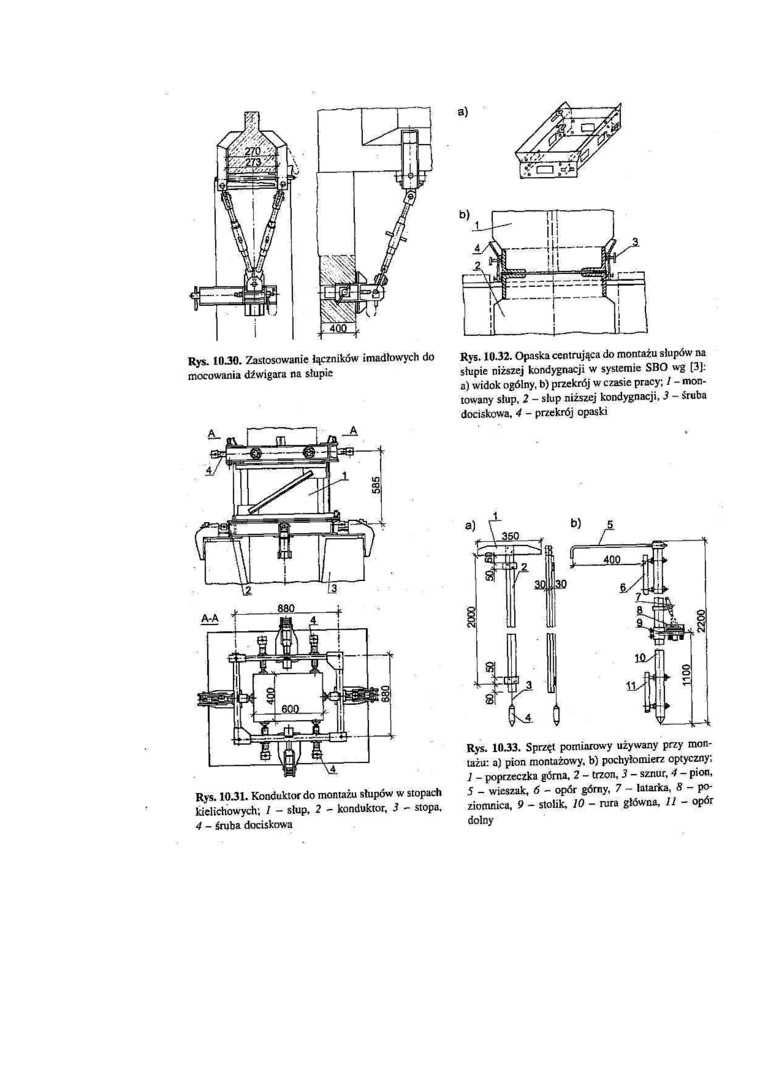

Rys. 10.30. Zastosowanie łączników imadłowych do mocowania dźwigara na słupie

Rys. 10J1. Konduktor do montażu słupów w stopach kielichowych; I - słup. 2 - konduktor. 3 - stopa. 4 - śruba dociskowa

Rys. 10.32. Opaska centrująca do montażu słupów na słupie niższej kondygnacji w systemie SBO wg [3J: a) widok ogólny, b) przekrój w czasie pracy; I - montowany słup. 2 - słup niższej kondygnacji. 3 - śruba dociskowa. 4 - przekrój opaski

Rys. 10.33. Sprzęt pomiarowy używany przy montażu: a) pion montażowy, b) pochyłomierz optyczny; 1 - poprzeczka górna, 2 - trzon, 3 - sznur, 4 - pion, 5 - wieszak, 6 - opór górny, 7 - latarka, 8 - po-ziomnica, 9 - stolik, 10 - rura główna, // - opór dolny
