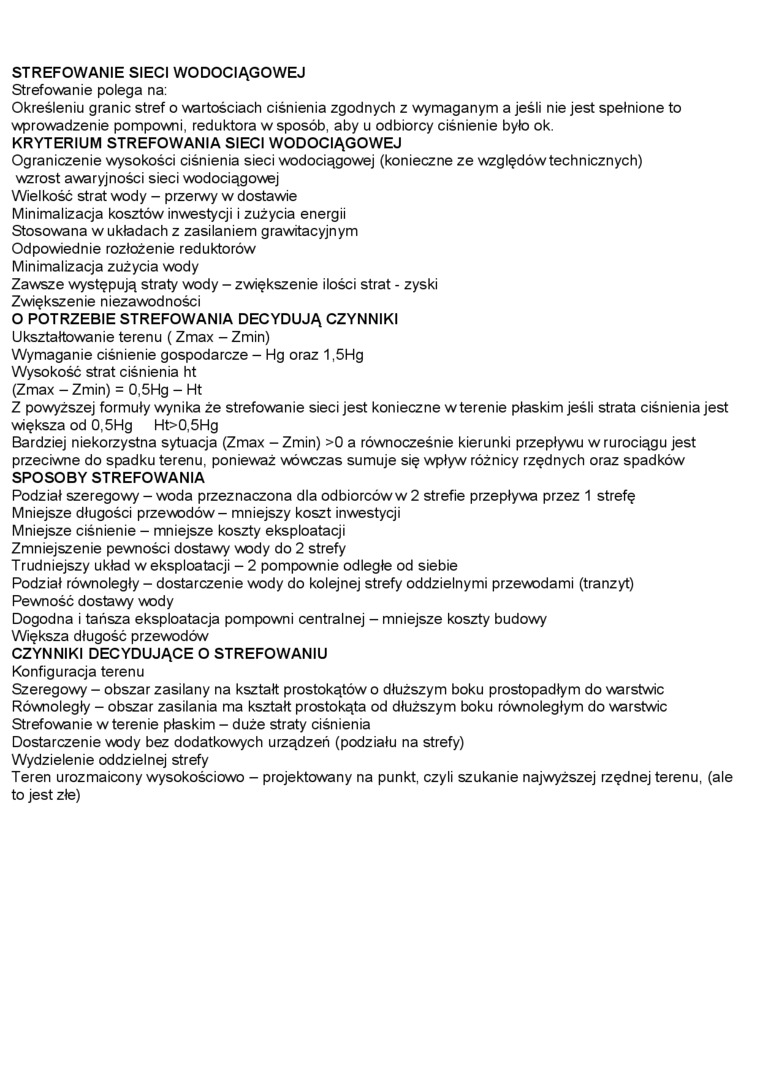

STREFOWANIE SIECI WODOCIĄGOWEJ

Strefowanie polega na:

Określeniu granic stref o wartościach ciśnienia zgodnych z wymaganym a jeśli nie jest spełnione to wprowadzenie pompowni, reduktora w sposób, aby u odbiorcy ciśnienie było ok.

KRYTERIUM STREFOWANIA SIECI WODOCIĄGOWEJ

Ograniczenie wysokości ciśnienia sieci wodociągowej (konieczne ze względów technicznych) wzrost awaryjności sieci wodociągowy Wielkość strat wody - przerwy w dostawie Minimalizacja kosztów inwestycji i zużycia energii Stosowana w układach z zasilaniem grawitacyjnym Odpowiednie rozłożenie reduktorów Minimalizacja zużycia wody

Zawsze występują straty wody - zwiększenie ilości strat - zyski Zwiększenie niezawodności

O POTRZEBIE STREFOWANIA DECYDUJĄ CZYNNIKI

Ukształtowanie terenu (Zmax - Zmin)

Wymaganie ciśnienie gospodarcze - Hg oraz 1,5Hg Wysokość strat ciśnienia ht (Zmax - Zmin) = 0,5Hg - Ht

Z powyższej formuły wynika że strefowanie sieci jest konieczne w terenie płaskim jeśli strata ciśnienia jest większa od 0,5Hg Ht>0,5Hg

Bardziej niekorzystna sytuacja (Zmax - Zmin) >0 a równocześnie kierunki przepływu w rurociągu jest przeciwne do spadku terenu, ponieważ wówczas sumuje się wpływ różnicy rzędnych oraz spadków SPOSOBY STREFOWANIA

Podział szeregowy - woda przeznaczona dla odbiorców w 2 strefie przepływa przez 1 strefę

Mniejsze długości przewodów - mniejszy koszt inwestycji

Mniejsze ciśnienie - mniejsze koszty eksploatacji

Zmniejszenie pewności dostawy wody do 2 strefy

Trudniejszy układ w eksploatacji - 2 pompownie odległe od siebie

Podział równoległy - dostarczenie wody do kolejnej strefy oddzielnymi przewodami (tranzyt)

Pewność dostawy wody

Dogodna i tańsza eksploatacja pompowni centralnej - mniejsze koszty budowy

Większa długość przewodów

CZYNNIKI DECYDUJĄCE O STREFOWANIU

Konfiguracja terenu

Szeregowy - obszar zasilany na kształt prostokątów o dłuższym boku prostopadłym do warstwie Równoległy - obszar zasilania ma kształt prostokąta od dłuższym boku równoległym do warstwie Strefowanie w terenie płaskim - duże straty ciśnienia Dostarczenie wody bez dodatkowych urządzeń (podziału na strefy)

Wydzielenie oddzielnej strefy

Teren urozmaicony wysokościowe - projektowany na punkt, czyli szukanie najwyższej rzędnej terenu, (ale to jest złe)
