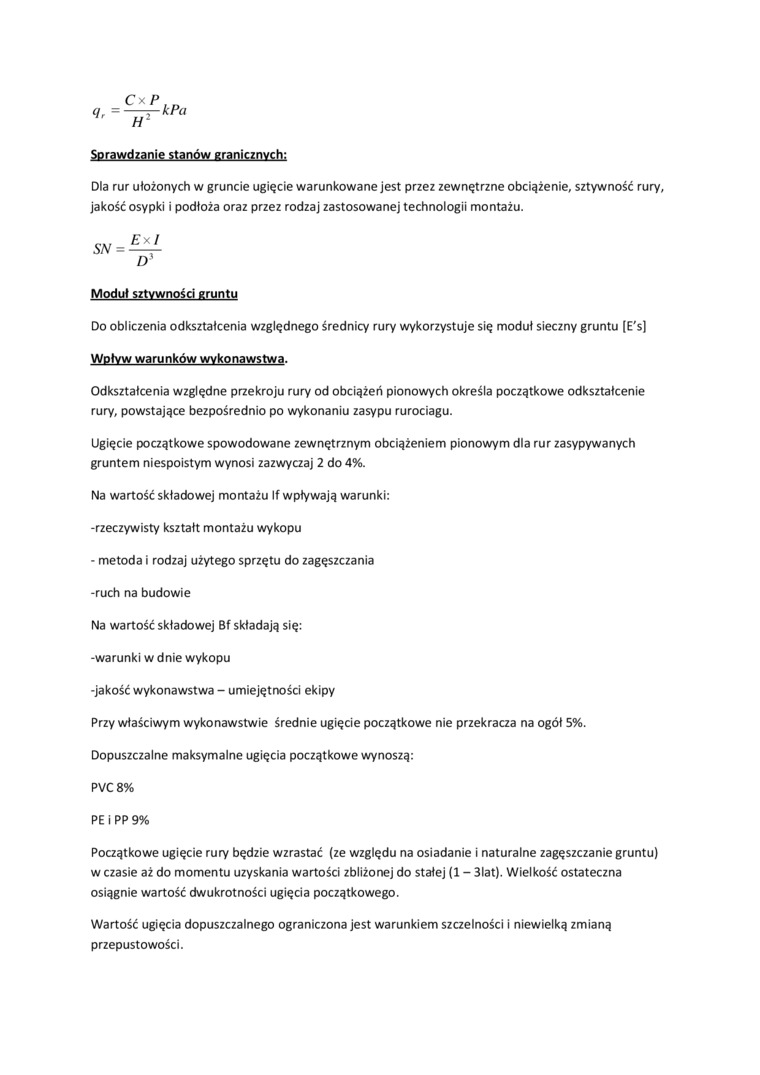

CxP

H²

kPa

Sprawdzanie stanów granicznych:

Dla rur ułożonych w gruncie ugięcie warunkowane jest przez zewnętrzne obciążenie, sztywność rury, jakość osypki i podłoża oraz przez rodzaj zastosowanej technologii montażu.

SN =

£x /

D^y

Moduł sztywności gruntu

Do obliczenia odkształcenia względnego średnicy rury wykorzystuje się moduł sieczny gruntu |E's) Wpływ warunków wykonawstwa.

Odkształcenia względne przekroju rury od obciążeń pionowych określa początkowe odkształcenie rury, powstające bezpośrednio po wykonaniu zasypu rurociągu.

Ugięcie początkowe spowodowane zewnętrznym obciążeniem pionowym dla rur zasypywanych gruntem niespoistym wynosi zazwyczaj 2 do 4%.

Na wartość składowej montażu If wpływają warunki:

-rzeczywisty kształt montażu wykopu

- metoda i rodzaj użytego sprzętu do zagęszczania

-ruch na budowie

Na wartość składowej Bf składają się:

-warunki w dnie wykopu

-jakość wykonawstwa - umiejętności ekipy

Przy właściwym wykonawstwie średnie ugięcie początkowe nie przekracza na ogół 5%. Dopuszczalne maksymalne ugięcia początkowe wynoszą:

PVC 8%

PE i PP 9%

Początkowe ugięcie rury będzie wzrastać (ze względu na osiadanie i naturalne zagęszczanie gruntu) w czasie aż do momentu uzyskania wartości zbliżonej do stałej (1 - 3lat). Wielkość ostateczna osiągnie wartość dwukrotności ugięcia początkowego.

Wartość ugięcia dopuszczalnego ograniczona jest warunkiem szczelności i niewielką zmianą przepustowości.
